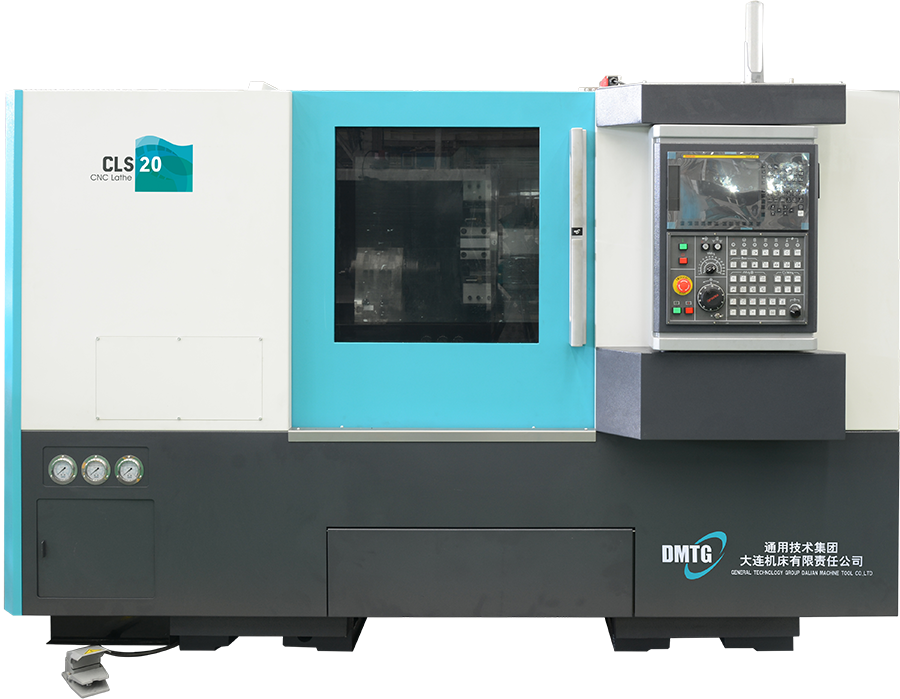

TOKARKA CNC DMTG CLS-20
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Kontakt z handlowcem:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Tokarka CNC DMTG CLS-20 jest dwuosiową, skoordynowaną tokarką CNC z półzamkniętą pętlą. Główny korpus maszyny jest odlany w całości, z układem prowadnic łoża nachylonym pod kątem 45 stopni, co zapewnia dużą sztywność. System sterowania wykorzystuje systemy FANUC 0i-TF, GSK i inne, a także serwonapędy AC. Jest w stanie wykonywać różne procesy toczenia na elementach osiowych w zakresie φ260mm oraz elementach typu tarczowego w zakresie φ300mm.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Tokarka CNC DMTG CLS-20 jest dwuosiową, skoordynowaną tokarką CNC z półzamkniętą pętlą. Główny korpus maszyny jest odlany w całości, z układem prowadnic łoża nachylonym pod kątem 45 stopni, co zapewnia dużą sztywność. System sterowania wykorzystuje systemy FANUC 0i-TF, GSK i inne, a także serwonapędy AC. Jest w stanie wykonywać różne procesy toczenia na elementach osiowych w zakresie φ260mm oraz elementach typu tarczowego w zakresie φ300mm.
- Wyposażona w systemy takie jak Fanuc Oi-TF, GSK, z portami USB i kolorowym wyświetlaczem LCD o przekątnej 10,4 cala
- Łoże żeliwne o wysokiej wytrzymałości
- Równoległa przekładnia pasowa
- Szeroka prowadnica liniowa, X - 35 mm \ 1,378", Z - 35 mm \ 1,378"
- Serwomotor podłączony bezpośrednio do śruby pociągowej, X - φ28 mm \ φ1,102", Z - φ36 mm \ φ1,417"
- Większa prędkość szybkiego przesuwu, X - 20 m/min \ 787 ipm, Z - 24 m/min \ 945 ipm
- Obróbka z wysokimi i niskimi łożami szyn prowadzących pozwala uniknąć wtórnego pozycjonowania i zaciskania, dzięki czemu proces obróbki jest prostszy, bardzo precyzyjny i bardziej stabilny
- Tylny wyrzut wiórów, boczny wyrzut wiórów
Wyposażenie standardowe:
- 8-pozycyjna hydrauliczna wieża narzędziowa
- Łożyska wrzeciona nsk oraz łożyska osi x/z
- Śruby kulowe x/z i prowadnice liniowe
- Uchwyt hydrauliczny bez otworu przelotowego
- Konik hydrauliczny
- Wanna na wióry
- Automatyczny układ smarowania
- Standardowy zestaw narzędzi
- Certyfikat CE
- Instrukcja obsługi w języku polskim
Wyposażenie opcjonalne (dodatkowo płatne):
- 12-pozycyjna hydrauliczna wieża narzędziowa
- Śruby kulowe x/z thk i prowadnica liniowa thk
- Przelotowy uchwyt hydrauliczny
- Urządzenie do wstępnego ustawiania narzędzi
- Klimatyzator
- Separator mgły olejowej
- Podajnik prętów
- Łańcuchowy przenośnik wiórów
- Automatyczne drzwi
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Maks. średnica toczenia nad łożem | [mm] | 500 |
| Maks. prędkość obrotowa | [obr/min] | 4500 |
| Końcówka wrzeciona | [-] | A2-6 / Opcja: A2-8 |
| Przelot wrzeciona | [mm] | F62 (F87) |
| Posuw przyspieszony X/Z | [m/min] | 165/500 |
| Wysuw tulei konika | [mm] | 460 |
| Średnica tulei konika | [mm] | 80 |
| Stożek tulei konika | [-] | MT4 |
| Silnik główny wrzeciona | [kW] | 11/15 |
| Posuw wzdłużny | [mm/obr] | 0 - 5000 |
| Maks. średnica toczenia (wał) | [mm] | 260 |
| Maks. średnica toczenia (tarcza) | [mm] | 300 |
| Maks. długość skrętu | [mm] | 450 (350) |
| Typ prowadnicy | [-] | Prowadnica liniowa |
| Rozmiar uchwytu | [*] | 8 (10) |
| Maks. pojemność pręta (wyposażona w uchwyt hydrauliczny z otworem przelotowym) | [mm] | F51 (F74) |
| Typ wieży i liczba narzędzi | [-] | Hydrauliczna wieża 8-pozycyjna (opcja: wieża 12-pozycyjna) |
| Rozmiar chwytu narzędzia | [mm] | 25x25 |
| Czas indeksowania (sąsiadujący/najdalszy) | [s] | 0,45/1,2 (0,45/1,45 12-pozycyjna wieża) |
| Skok konika | [mm] | 130 |
| Dokładność pozycjonowania osi X/Z (C, Y) | [mm] | 0,008/0,008 |
| Dokładność powtarzalności osi X/Z (C, Y) | [mm] | 0,004/0,004 |
| Wymiary zewnętrzne D x S x W | [mm] | 2900×2870×2000 (Tylny przenośnik wiórów) 3900×1740×2000 (Boczny przenośnik wiórów) |
| Waga netto | [kg] | 4000 |
