CNC rörbockare SOCO SB-168x5B-1S (2S)
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

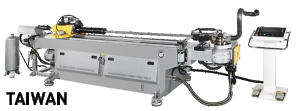

SOCO 5B-seriens hydrauliska bockmaskiner utrustade med CNC-styrning och servomotordrivningar för 5 axlar. Driften är enkel och intuitiv, och böjnoggrannheten är mycket hög. Dessa bockningsmaskiner används i stor utsträckning inom fordons- och varvsindustrin.
SOCO 5B-seriens hydrauliska bockmaskiner utrustade med CNC-styrning och servomotordrivningar för 5 axlar. Driften är enkel och intuitiv, och böjnoggrannheten är mycket hög. Dessa bockningsmaskiner används i stor utsträckning inom fordons- och varvsindustrin.
5B-serien är enheter med 5 CNC-styrda axlar med en eller två stansar. I fallet med en maskin med 2 stansnivåer utförs byte av stansen genom att lyfta rörvagnen, dornfästet och själva röret. I A-, V-, MR- och MRV-seriens maskiner uppnås detta genom att ändra höjden på bockhuvudet baserat på styrningar och flyttas av servomotorer.
Huvudfunktioner hos enheten:
- CNC-kontroller med pekskärm
- 5 individuellt programmerbara axlar (matning - Y, rotation - B, böjning - C, rörelser i horisontalplanet - X1 och X2, tryckmatrisstöd - V1)
- Möjlighet att programmera två hastigheter för stiftindragning
- Individuellt valt tryckformsstödtryck för varje uppsättning verktyg
- Mata in data i YBC- och XYZ-systemet
- Möjlighet att konvertera data från XYZ till YBC
- Matning och rotation utförd med servomotorer - denna lösning kännetecknas av hög tillförlitlighet, precision och effektivitet
- Hydraulisk bockarm utrustad med ett extra manöverdon som stödjer bockningsprocessen
- Elsystem utrustat med kylsystem
- Automatiskt smörjsystem för dornen ökar dess livslängd samt kvaliteten och noggrannheten vid böjning
- Automatisk kompensation av materialelasticitet
- Utjämnande formstöd
- Spindelindragningsprogrammeringsfunktion
- Kontrollpanelen är placerad på en rörlig bas, vilket möjliggör den mest fördelaktiga positioneringen för operatören
Huvudkontrollfunktioner:
- Operativsystem som körs under Windows
- Mitsubishi servomotorer som matar och roterar röret
- Möjlighet att spara program på hårddisk eller FDD
- Möjlighet att lagra 30 000 filer (upp till 110 böjar per rör)
- Möjlighet till 3D-visualisering av den böjda modellen
- Möjlighet att konvertera från YBC till XYZ och vice versa
- Möjlighet att fritt rotera elementet på displayen
- Möjlighet att ladda ner månadsproduktion
Standard utrustning:
- Tidig stiftindragningssystem
- Automatiskt stiftsmörjsystem
- Centralsmörjningssystem
- Böjningsformstödsystem
- Bärbar kontrollpanel
- Användarmanual på engelska
- CE-försäkran om överensstämmelse
| Teknisk data | Enhet | Värde |
|---|---|---|
| Diameter på det böjda röret (stål) | [mm] | 6.8 - 168 |
| Diameter på det böjda röret (rostfritt stål) | [mm] | 4.3 - 168 |
| Böjningsradie | [mm] | 600 |
| Längden på stiftet | [mm] | 7000 |
| Böjningsvinkel | [°] | 190 |
| Böjhastighet | [°/sek] | 10 |
| Böjnoggrannhet | [°] | +/- 0,1 |
| Noggrannheten i positioneringsrörelserna | [°] | +/- 0,1 |
| Matningens noggrannhet | [°] | +/- 0,1 |
| Skillnaden mellan radierna | [mm] | 160 |
| Mått | [mm] | 9500x2880x2600 |
| Vikt | [kg] | 17000 |
