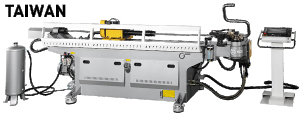

SOCO SB-39x6A-MR CNC-rörbockare (MRV)

440 125,35 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

SOCO MRV, MRV-seriens hydrauliska bockmaskiner utrustade med CNC-styrning och servomotordrivningar för 6 axlar, med möjlighet att montera upp till 6 staplar av stansar. De är avsedda för komplex bockning med både små och stora bockningsradier. De möjliggör också 1D-böjning och bockning med noll klämlängd. Det unika DGT-böjhuvudets drivsystem, som använder en växellåda och en servomotordrivning, säkerställer ännu större bockningseffektivitet och stabilitet.

Kvantitet

Huvudfunktioner hos enheten:

Unik huvuddesign – DGT-system
6 kontrollerade axlar (Matning - Y, rotation - B, horisontell huvudrörelse - X, böjning - C, stöd för pressformen - V1, vertikal huvudrörelse - V2)
Alla 6 axlarna kan styras samtidigt
Möjligheten att montera upp till 6 staplar med stansar gör det möjligt att böja även mycket komplexa detaljer i en montering
CNC-kontroller med pekskärm
Slangvagnen matas med hjälp av en kuggstång och en servomotor
Möjlighet att montera flera staplar av stansar och rullar – för stora radier
Programmerbar kraft på stödanordningen för 1D-böjning
Programmerbar båglängd för stora radier
Materialelasticitetskompensation för rullböjning
Kompensation för formböjning
Mata in data i YBC- och XYZ-systemet
Möjlighet att konvertera data från XYZ till YBC
Böjarmen är utrustad med ett extra ställdon som stödjer böjningsprocessen - booster
Elsystem utrustat med kylsystem
Automatiskt smörjsystem för dornen ökar dess livslängd samt kvaliteten och noggrannheten vid böjning
Utjämnande formstöd med smörjning
Kontrollpanelen är placerad på ett rörligt underlag, vilket möjliggör den mest fördelaktiga positioneringen för operatören

Standard utrustning:

Tidig stiftindragningssystem
Automatiskt stiftsmörjningssystem
Centralsmörjningssystem
Böjningsformstödsystem
Bärbar kontrollpanel
Användarmanual på engelska
CE-försäkran om överensstämmelse

Teknisk data	Enhet	Värde
Diameter på det böjda röret (stål)	[mm]	3.17 - 38.1
Diameter på det böjda röret (rostfritt stål)	[mm]	2.2 - 38.1
Rörlängd med dorn	[mm]	3850
Böjningsradie	[mm]	180
Böjningsvinkel	[°]	190
Böjnoggrannhet	[°]	+/- 0,1
Noggrannheten i positioneringsrörelserna	[°]	+/- 0,1
Matningens noggrannhet	[°]	+/- 0,1
Skillnaden mellan radierna	[mm]	80
Formens böjradie - profil	[mm]	2D – 5D
Formens böjningsradie - rör	[mm]	1,5D – 5D
Böjradie på rullar - rör	[mm]	6D - ∞ (MRV)
Rullböjningsradie - profil	[mm]	7D - ∞ (MRV)
1D-böjning	[-]	Nie (MR) / Tak (MRV)
Skillnad i formradie	[mm]	30
Mått	[mm]	4700x 1350x 1220
Vikt	[kg]	3800
