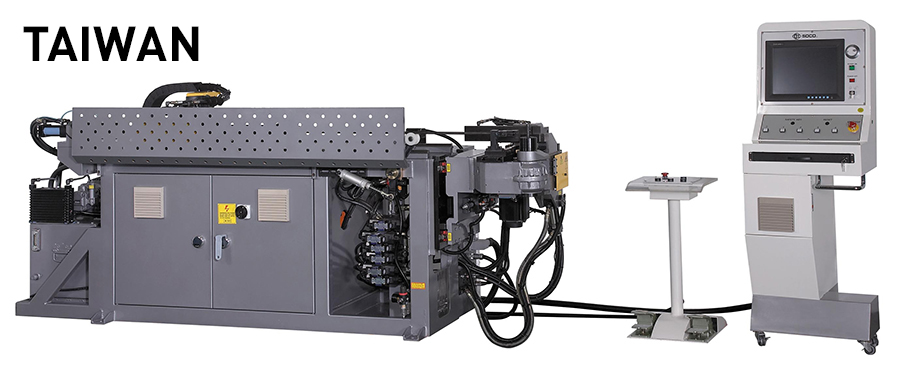

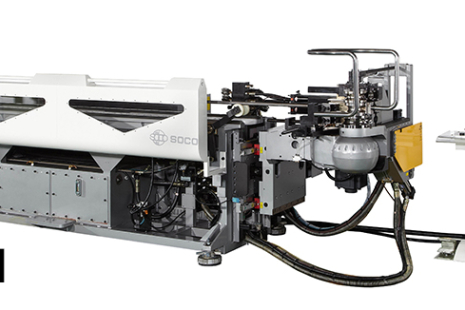

SOCO V SB-30x4A-3SV elektrisk CNC-rörbockare

Bockningsmaskiner för profiler och rör

SOCO V SB-30x4A-3SV elektrisk CNC-rörbockare

317 730,00 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

SOCO V-seriens hydrauliska bockmaskiner utrustade med CNC-styrning och servomotordrivningar för 4 axlar, med möjlighet att montera upp till 3 staplar med stansar. Det unika DGT-böjhuvudets drivsystem, som använder en växellåda och en servomotordrivning, säkerställer ännu större bockningseffektivitet och stabilitet. Maskinerna möjliggör bockning av radier lika med 1D (beroende på materialets töjningsfaktor) och bockning av stora radier på rullar.

Kvantitet

Huvudfunktioner hos enheten:

Unik huvuddesign – DGT-system
CNC-kontroller med pekskärm
Slangvagnen matas med hjälp av en kuggstång och en servomotor
Möjlighet att montera flera staplar av stansar och rullar – för stora radier
Programmerbar kraft på stödanordningen för 1D-böjning
Programmerbar båglängd för stora radier
Materialelasticitetskompensation för rullböjning
Kompensation för formböjning
Mata in data i YBC- och XYZ-systemet
Möjlighet att konvertera data från XYZ till YBC
Böjarmen är utrustad med ett extra ställdon som stödjer böjningsprocessen - booster
Elsystem utrustat med kylsystem
Automatiskt smörjsystem för dornen ökar dess livslängd samt kvaliteten och noggrannheten vid böjning
Utjämnande formstöd med smörjning
Kontrollpanelen är placerad på ett rörligt underlag, vilket möjliggör den mest fördelaktiga positioneringen för operatören

Huvudkontrollfunktioner:

Operativsystem som körs under Windows
Mitsubishi servomotorer som matar och roterar röret
Möjlighet att spara program på hårddisk eller FDD
Möjlighet att lagra 30 000 filer (upp till 110 böjar per rör)
Möjlighet till 3D-visualisering av den böjda modellen
Möjlighet att konvertera från YBC till XYZ och vice versa
Möjlighet att fritt rotera elementet på displayen

Standard utrustning:

Tidig stiftindragningssystem
Automatiskt stiftsmörjsystem
Centralsmörjningssystem
Böjningsformstödsystem
Bärbar kontrollpanel
Användarmanual på engelska
CE-försäkran om överensstämmelse

Teknisk data	Enhet	Värde
Diameter på det böjda röret (stål)	[mm]	1.5 - 30
Diameter på det böjda röret (rostfritt stål)	[mm]	1.2 - 25.4
Rörlängd med dorn	[mm]	2670
Böjningsradie	[mm]	120
Böjningsvinkel	[°]	190
Böjnoggrannhet	[°]	+/- 0,1
Noggrannheten i positioneringsrörelserna	[°]	+/- 0,1
Matningens noggrannhet	[°]	+/- 0,1
Formens böjradie - profil	[mm]	2,5D – 4D
Formens böjningsradie - rör	[mm]	1,5D – 4D
Böjradie på rullar - rör	[mm]	6D - ∞
Rullböjningsradie - profil	[mm]	8D - ∞
1D-böjning	[-]	Tak
Mått	[mm]	3380x900x1200
Vikt	[kg]	1800
