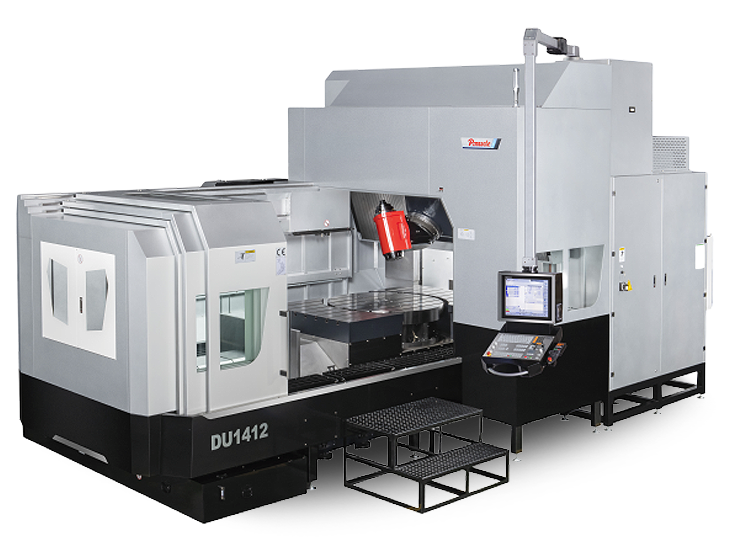

5-osiowe centrum obróbcze PINNACLE DU1412

Pris individuellt
Ingen bedømmelse
Lägg till i favoriter


Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

5-osiowe centrum obróbcze PINNACLE DU1412 umożliwia zarówno ciężką obróbkę frezerską jak i wykonywanie operacji tokarskich. Seria Pinnacle DU została zaprojektowana z myślą o zapewnieniu wysokowydajnej i dokładnej obróbki złożonych elementów przy użyciu tylko jednego ustawienia elementu. Oznacza to skrócony czas ustawiania i zwiększoną dokładność maszyny.

5-osiowe centrum obróbcze PINNACLE DU1412 umożliwia zarówno ciężką obróbkę frezerską jak i wykonywanie operacji tokarskich. Seria Pinnacle DU została zaprojektowana z myślą o zapewnieniu wysokowydajnej i dokładnej obróbki złożonych elementów przy użyciu tylko jednego ustawienia elementu. Oznacza to skrócony czas ustawiania i zwiększoną dokładność maszyny.

Główne cechy maszyny:

  • Ruchoma konstrukcja belkowa
  • Głowica wrzeciona obracana o 45° zapewnia wysoką precyzję obróbki 5-osiowej
  • Szybkoobrotowe wrzeciono 15000 obr./min
  • Stół obrotowy wspierany przez system łożysk hydrostatycznych w celu zmniejszenia wibracji oraz zwiększenia płynności obrotu i dokładności obróbki
  • Osie A i C wyposażone w enkoder obrotowy zapewniający dokładność orientacji
  • Napęd bezpośredni na oś A oraz C
  • Liniały pomiarowe w 3 osiach
  • Oprogramowanie anty-kolizyjne DCM w standardzie
  • Całkowicie zamknięta przestrzeń obróbcza
  • Możliwe toczenie dzięki zastosowaniu unikalnego sposobu mocowania sprzęgła na końcu wrzeciona

Wysoka sztywność i wysoka precyzja konstrukcji w serii DU
  • Wytrzymała konstrukcja gwarantuje doskonałą sztywność i stabilność
  • Wysokiej jakości żeliwo Meehanite (FC30)
  • Belka może poruszać się w płaszczyźnie pionowej dzięki zastosowaniu śrub kulowych rozmieszczonych symetrycznie po jej obydwu stronach
  • Oś Z jest wyposażona w dwa liniały pomiarowe, aby zapewnić synchronizację obydwu śrub kulowych
  • Ruch w osi Z jest równoważony przez dwa cylindry hydrauliczne w połączeniu z mechanizmem łańcuchowym, aby zmniejszyć koszty układu hydraulicznego i zużycie energii
  • Prowadnice liniowe rolkowe o dużej wytrzymałości w 3 osiach


OBROTOWA GŁOWICA WRZECIONA 45°

5-osiowe centrum obróbcze PINNACLE DU1412 posiada obrotową głowicę wrzeciona 45°. Dzięki napędowi bezpośredniemu możliwe jest osiągnięcie wysokiej prędkości obrotowej, wysokiego przyspieszenia/hamowania oraz optymalną dynamikę odpowiedzi, która przyczynia się do zwiększenia wydajności obróbki.



STÓŁ OBROTOWY WSPARTY NA SYSTEMIE ŁOŻYSK HYDROSTATYCZNYCH

  • Stół obrotowy (oś C) jest zintegrowany ze stołem prostokątnym z rowkami teowymi, dzięki czemu może pomieścić większe elementy
  • Stół obrotowy wsparty jest na hydrostatycznym układzie łożyskowym, pozwalającym na osiągnięcie dużych prędkości obrotowych do 600 obr./min, z funkcją toczenia
  • Oś C jest bezpośrednio napędzana przez silnik o wysokiej sztywności z minimalną dokładnością indeksowania 0,001°

Wyposażenie standardowe:

  • Sterownik Heidenhain TNC640
  • Pokrętło HR510
  • Oprogramowanie kinematyczne
  • Oprogramowanie antykolizyjne DCM
  • 30-pozycyjny bębnowy magazyn narzędzi
  • Wrzeciono stabilizowane termicznie dzięki obiegowi oleju
  • Chłodzenie powietrzem przez narzędzie
  • Śruby kulowe posuwu w 3 osiach chłodzone poprzez wewnętrzne kanaliki
  • Pełna osłona przestrzeni obróbczej
  • Liniały pomiarowe w 3 osiach
  • Enkoder obrotowy osi A
  • Enkoder obrotowy osi C
  • Przenośnik wiórów typu ślimakowego
  • Przenośnik wiórów typu łańcuchowego
  • Hydrauliczny system przeciwwagi na osi Z
  • Klimatyzowana szafka elektryczna
  • Automatyczny system smarowania
  • Układ chłodzenia
  • Pistolet sprężonego powietrza
  • Pistolet chłodziwa
  • Lampa robocza
  • Lampka stanu pracy
  • Zestaw narzędzi obsługowych
  • Śruby i stopy poziomujące

Teknisk data Enhet Värde
Bordsyta (längd) [mm] 2200
Bordsyta (bredd) [mm] 1200
X-axelns rörelse [mm] 2200
Y-axelrörelse [mm] 1400
Z-axelns rörelse [mm] 900
Bordsbelastning [kg] 5000
T-spår (B x Pitch mm x °) [-] 22x150x7
Spindel avsmalnande [-] HSK T63
Spindelhastighet [rpm/min] 0 - 15000
Avstånd från spindelaxeln till pelarytan [mm] 1000
Spindelmotoreffekt [kW] 19/23
Lutningen av elektrospindelhuvudet [°] -30~+180
Huvudets rotationshastighet [rpm/min] 50
Snabbmatning (X/Y/Z) [m/min] 20/20/20
Arbetsflöde (X/Y/Z) [mm/min] 10000
Verktygsmagasin typ [-] bębnowy
Verktygsmagasinskapacitet [st] 30(60)/40(80)
Verktygets diameter [mm] 75/150
Verktygets längd [mm] 300
Verktygets vikt [kg] 8
Roterande bordstyp [-] wbudowany
Roterande bordsdiameter [mm] 1200
Diametern på hålet i skivspelaren [mm] 50H7
Rotationshastighet för skivspelaren [rpm/min] 600
Ladda på skivspelaren [kg] 3000
Avstånd mellan spindeln och bordet (huvudet vertikalt) [mm] 150 - 1050
Avstånd mellan spindeln och bordet (huvud horisontellt) [mm] 150 - 950
Tabellindexeringsupplösning [-] 0.001
A/C-axelns positioneringsnoggrannhet [art-sec] 0.005, 10"/10"
Noggrannhet för ompositionering av A/C-axeln [art-sec] 0.003, 8"/4"
