CNC Bearbetningscentrum

Centrum obróbcze cnc PINNACLE LV117 (prowadnice liniowe)

382 754,00 zł netto
Ingen bedømmelse
Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Magda Kyrcz
E-mail: magda.kyrcz@eurometal.com.pl
Telefon: 609504408

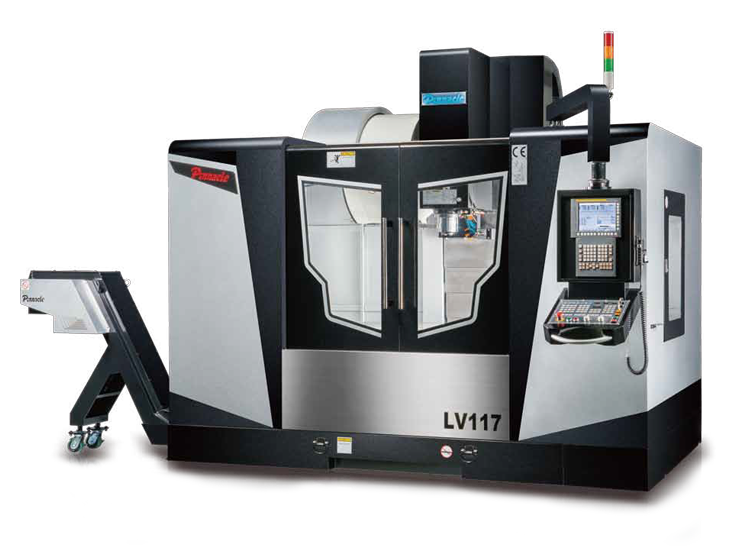

Maszyny (centrum obróbcze cnc PINNACLE LV117) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.

Kvantitet
Lägg till i kundvagn

Maszyny (centrum obróbcze cnc PINNACLE LV117) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Wysokie wartości posuwu do 36m/min oraz duże prędkości obrotowe do 15000obr/min umożliwiają prowadzenie wysokowydajnej obróbki. Dzięki szerokiemu zakresowi wyposażenie dodatkowego, maszyny znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii LV wynosi od 850mm do aż 1400mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.
Seria LV jest bliźniacza do serii SV, z tym, że maszyny LV wyposażone są w prowadnice liniowe.

Wyposażenie standardowe:
  • Przedmuch wrzeciona powietrzem
  • Przedmuch przedmiotu powietrzem
  • Spłukiwanie wiórów
  • Teleskopowe osłony prowadnic
  • Automatyczny układ smarowania
  • Lampa robocza
  • Sygnalizacja stanu maszyny
  • Układ chłodzenia
  • Pistolet na sprężone powietrze i chłodziwo
  • Pokrętło MPG
  • Chłodzenie szafy elektrycznej
  • Sztywne gwintowanie
  • Transporter wiórów
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
Wyposażenie dodatkowe:
  • System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, -MITSUBISHI M70/ M720/ M730 -HEIDENHAIN iTNC530/ TNC620
  • Typy magazynów narzędzi:Karuzelowy, Bębnowy, Łańcuchowy
  • Chłodzenie przez wrzeciono
  • Zbiornik chłodziwa z filtrem papierowym
  • Stół uchylno-obrotowy (4/5 oś sterowana)
  • Stół obrotowy (4 oś sterowana)

Teknisk data Enhet Värde
Bordsyta (längd) [mm] 1300
Bordsyta (bredd) [mm] 700
X-axelns rörelse [mm] 1140
Y-axelrörelse [mm] 710
Z-axelns rörelse [mm] 610
Bordsbelastning [kg] 1000
T-spår (B x Pitch mm x °) [-] 18 x 125 x 5
Avstånd mellan spindeln och bordet [mm] 110 ~ 720
Spindel avsmalnande [-] ISO40
Spindelhastighet (direktdrift) [rpm/min] 0 - 15000
Spindelhastighet (kuggremsdrift) [rpm/min] 40 - 8000
Spindelhastighet (växeldrift) [rpm/min] bieg niski: 40-2000, bieg wysoki: 2001~8000
FANUC servomotor (kontinuerlig / 30min KW) [-] 11/15 (β12/7000i)
Avstånd från spindelaxeln till pelarytan [mm] 760
Spindelmotoreffekt [kW] 7,5 / 11
Snabbmatning (X/Y/Z) [m/min] 24(30) / 24(30) / 24
Arbetsflöde (X/Y/Z) [m/min] 10000
Kraften hos FANUC matarservomotorer [kW] β22/3000is 3.0 (α12i/3000i 3.0)
Verktygsmagasin typ [-] karuzelowy/bębnowy/łańcuchowy
Verktygsmagasinskapacitet [st] 24 (30)
Verktygets diameter [mm] 90 / 75
Verktygets längd [mm] 250
Verktygets vikt [kg] 8
Elektrisk koppling [kVA] 30
Kylvätsketankens kapacitet [l] 300
Mått (LxBxH) [mm] 3000 x 3250 x 3080
Vikt [kg] 9000
