CNC Bearbetningscentrum

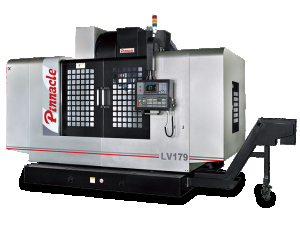

Centrum obróbcze cnc PINNACLE LV179 (prowadnice liniowe)
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Maszyny (centrum obróbcze cnc PINNACLE LV179) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Maszyny (centrum obróbcze cnc PINNACLE LV179) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Wysokie wartości posuwu do 36m/min oraz duże prędkości obrotowe do 15000obr/min umożliwiają prowadzenie wysokowydajnej obróbki. Dzięki szerokiemu zakresowi wyposażenie dodatkowego, maszyny znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii LV wynosi od 850mm do aż 1400mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.
Seria LV jest bliźniacza do serii SV, z tym, że maszyny LV wyposażone są w prowadnice liniowe.
Wyposażenie standardowe:
- Przedmuch wrzeciona powietrzem
- Przedmuch przedmiotu powietrzem
- Spłukiwanie wiórów
- Teleskopowe osłony prowadnic
- Automatyczny układ smarowania
- Lampa robocza
- Sygnalizacja stanu maszyny
- Układ chłodzenia
- Pistolet na sprężone powietrze i chłodziwo
- Pokrętło MPG
- Chłodzenie szafy elektrycznej
- Sztywne gwintowanie
- Transporter wiórów
- Instrukcja obsługi w języku polskim
- Deklaracja zgodności CE
Wyposażenie dodatkowe:
- System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, -MITSUBISHI M70/ M720/ M730 -HEIDENHAIN iTNC530/ TNC620
- Typy magazynów narzędzi:Karuzelowy, Bębnowy, Łańcuchowy
- Chłodzenie przez wrzeciono
- Zbiornik chłodziwa z filtrem papierowym
- Stół uchylno-obrotowy (4/5 oś sterowana)
- Stół obrotowy (4 oś sterowana)
| Teknisk data | Enhet | Värde |
|---|---|---|
| Bordsyta (längd) | [mm] | 1900 |
| Bordsyta (bredd) | [mm] | 850 |
| X-axelns rörelse | [mm] | 1700 |
| Y-axelrörelse | [mm] | 900 |
| Z-axelns rörelse | [mm] | 850 |
| Bordsbelastning | [kg] | 2500 |
| T-spår (B x Pitch mm x °) | [-] | 18 x 150 x 5 |
| Avstånd mellan spindeln och bordet | [mm] | 100 ~ 950 |
| Spindel avsmalnande | [-] | ISO40 |
| Spindelhastighet (direktdrift) | [rpm/min] | 0 - 15000 |
| Spindelhastighet (kuggremsdrift) | [rpm/min] | 40 - 12000 |
| Spindelhastighet (växeldrift) | [rpm/min] | bieg niski: 40-2000, bieg wysoki:2001~8000 |
| FANUC servomotor (kontinuerlig / 30min KW) | [-] | α30/4000i (7.0) |
| Avstånd från spindelaxeln till pelarytan | [mm] | 950 |
| Spindelmotoreffekt | [kW] | 11 / 15 |
| Snabbmatning (X/Y/Z) | [m/min] | 24 / 24 / 16 |
| Arbetsflöde (X/Y/Z) | [m/min] | 10000 |
| Kraften hos FANUC matarservomotorer | [kW] | β22/3000is 3.0 (α12i/3000i 3.0) |
| Verktygsmagasin typ | [-] | karuzelowy/bębnowy/łańcuchowy |
| Verktygsmagasinskapacitet | [st] | 24 |
| Verktygets diameter | [mm] | 90 |
| Verktygets längd | [mm] | 250 |
| Verktygets vikt | [kg] | 8 |
| Elektrisk koppling | [kVA] | 40 |
| Kylvätsketankens kapacitet | [l] | 700 |
| Tryckluftstryck | [MPa] | 6 |
| Mått (LxBxH) | [mm] | 3200 x 4450 x 2900 |
| Vikt | [kg] | 15000 |
