CNC Bearbetningscentrum

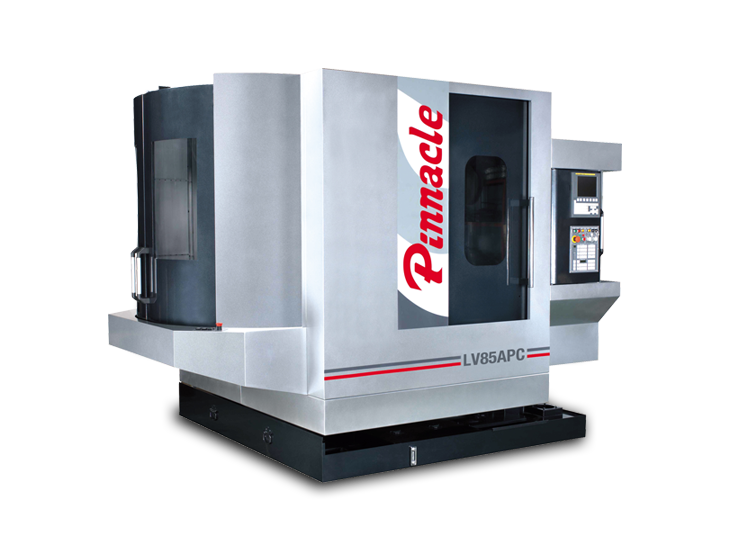

Centrum obróbcze PINNACLE LV85APC
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252
Centrum obróbcze PINNACLE LV85APC zapewnia doskonałe wyniki pracy maszyny i wysoką wydajność, dzięki zastosowaniu automatycznego zmieniacza palet. Hydrauliczny mechanizm obrotowy zapewnia szybkie, stabilne i płynne działanie. Dzięki wyjątkowej konstrukcji centrum obróbcze PINNACLE LV85APC zapewnia najlepszą wydajność przez cały okres użytkowania.
Centrum obróbcze PINNACLE LV85APC zapewnia doskonałe wyniki pracy maszyny i wysoką wydajność, dzięki zastosowaniu automatycznego zmieniacza palet. Hydrauliczny mechanizm obrotowy zapewnia szybkie, stabilne i płynne działanie. Dzięki wyjątkowej konstrukcji centrum obróbcze PINNACLE LV85APC zapewnia najlepszą wydajność przez cały okres użytkowania.
Wyposażenie standardowe:
- Chłodzenie powietrzem przez wrzeciono
- Chłodzenie powietrzem przez dysze
- System odolejowywania chłodziwa
- Osłony teleskopowe wszystkich osi
- Pełna osłona przestrzeni roboczej
- Centralny układ smarowania
- Oświetlenie przestrzeni roboczej
- Maszt sygnalizacyjny stanu pracy obrabiarki
- System chłodzenia
- Pistolet chłodziwa oraz pistolet sprężonego powietrza
- Pokrętło MPG
- Wymiennik ciepła
- Interfejs RS-232
- Sztywne gwintowanie
- Wrzeciono chłodzone olejem
- Zestaw narzędzi obsługowych
- Stopy poziomujące
- Instrukcja obsługi
Dostępne systemy sterowania:
- MITSUBISHI M80
- FANUC 0i-MF
- HEIDENHAIN TNC640
- SIEMENS 828D
- FAGOR 8055i Plus
| Teknisk data | Enhet | Värde |
|---|---|---|
| Bordsyta (längd) | [mm] | 850 |
| Bordsyta (bredd) | [mm] | 500 |
| X-axelns rörelse | [mm] | 850 |
| Y-axelrörelse | [mm] | 520 |
| Z-axelns rörelse | [mm] | 560 |
| Bordsbelastning | [kg] | 300 |
| T-spår (B x Pitch mm x °) | [-] | 18 x 5 x 100 |
| Avstånd mellan spindeln och bordet | [mm] | 100 ~ 660 |
| Spindel avsmalnande | [-] | ISO40 |
| Spindelhastighet (direktdrift) | [rpm/min] | 0 - 15000 |
| Spindelhastighet (kuggremsdrift) | [rpm/min] | 60 - 10000 |
| Spindelhastighet (växeldrift) | [rpm/min] | bieg niski: 40-2000, bieg wysoki: 2001-8000 |
| FANUC servomotor (kontinuerlig / 30min KW) | [-] | β22/20000 is 2.5 or (α12/3000 i 3.0) |
| Avstånd från spindelaxeln till pelarytan | [mm] | 620 |
| Spindelmotoreffekt | [kW] | 5,5 / 7,5 |
| Snabbmatning (X/Y/Z) | [m/min] | 32 / 32 /32 |
| Arbetsflöde (X/Y/Z) | [m/min] | 10000 |
| Verktygsmagasin typ | [-] | karuzelowy |
| Verktygsmagasinskapacitet | [st] | 24/30T (opc.) |
| Verktygets diameter | [mm] | 90 / 76 (opc.) |
| Verktygets längd | [mm] | 250 |
| Verktygets vikt | [kg] | 8 |
| Elektrisk koppling | [kVA] | 20 |
| Kylvätsketankens kapacitet | [l] | 200 |
| Dags att byta bordspallen | [s] | 9 |
| Metod för byte av pall | [°] | +180 |
| Tryckluftstryck | [MPa] | 6 |
| Mått (LxBxH) | [mm] | 3300 x 4000 x 2900 |
| Vikt | [kg] | 6800 |
