CNC Bearbetningscentrum

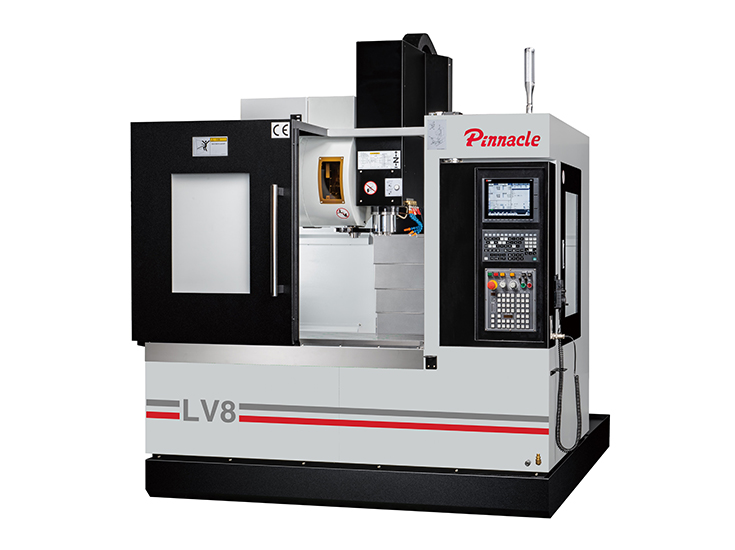

Centrum obróbcze PINNACLE LV8

Pris individuellt
Ingen bedømmelse
Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

Centrum obróbcze PINNACLE LV8 jest idealnym wyborem gdy zadania wymagają wysoce wydajnej obróbki i gdy wyjątkowa dokładność ma kluczowe znaczenie. Dzięki tym cechom obrabiarka znajduje zastosowanie m.in. przy produkcji zegarków czy form do protez medycznych.

Centrum obróbcze PINNACLE LV8 jest idealnym wyborem gdy zadania wymagają wysoce wydajnej obróbki i gdy wyjątkowa dokładność ma kluczowe znaczenie. Dzięki tym cechom obrabiarka znajduje zastosowanie m.in. przy produkcji zegarków czy form do protez medycznych.


WYTRZYMAŁA KONSTRUKCJA ZAPEWNIA OPTYMALNĄ SZTYWNOŚĆ I STABILNOŚĆ

  • Żeliwo Meehanite (FC30), hartowane w celu zmniejszenia naprężeń wewnętrznych
  • Precyzyjnie wyprodukowane komponenty maszyn zapewniają najwyższą dokładność
  • Precyzyjna prowadnica liniowa o szerokości 30 mm
  • Precyzyjne śruby kulowe o średnicy 32 mm.
  • Najwyższa sztywność i wydajność frezowania przy szybkich posuwach 36 m/min. w 3 osiach
  • Kompaktowy korpus i możliwość obróbki z dużą prędkościa (HSM), maszyna wykazuje doskonałą wydajność w obróbce masowej części


SZTYWNE, PRECYZYJNE WRZECIONO ZAPEWNIA WYSOKIEJ JAKOŚCI OBRÓBKĘ

  • Wspierane przez niezwykle precyzyjne łożyska klasy P4, wrzeciono zapewnia wyjątkowo szeroki zakres możliwości obróbki i dużą prędkość.
  • Unikalny system zwalniania narzędzia zapewnia, że siła zwalniania narzędzia nie będzie przenoszona na łożyska wrzeciona, wydłużając ich żywotność.
  • Wybór różnych prędkości wrzeciona - 12000, 15000, 24000, 36000rpm.
  • System chłodzenia wrzeciona zamkniętym obiegiem oleju zapobiega rozszerzalności cieplnej i zapewnia najlepszą precyzję obróbki.


DYSZE DO SPŁUKIWANIA WIÓRÓW

Dysze chłodziwa umieszczone w tylnej ścianie przestrzeni obróbczej doskonale spłukują wióry i zapobiegają tworzeniu się zalegających zwałów wiórów.



STEROWANIE

Centralnie umieszczony panel sterowania z ekranem dotykowym zapewnia przyjazną dla użytkownika obsługę. Do wyboru różne sterowniki - Mitsubishi, Heidenhain, Fanuc i Siemens.

WYPOSAŻENIE STANDARDOWE
  • Chłodzenie powietrzem przez wrzeciono
  • Chłodzenie powietrzem przez dysze
  • Osłony teleskopowe wszystkich osi
  • Pełna osłona przestrzeni roboczej
  • Centralny układ smarowania
  • Oświetlenie przestrzeni roboczej
  • Maszt sygnalizacyjny stanu pracy
  • System chłodzenia
  • Pistolet sprężonego powietrza oraz pistolet chłodziwa
  • Pokrętło MPG
  • Wymiennik ciepła
  • Interfejs RS-232
  • Sztywne gwintowanie
  • Wrzeciono stabilizowane termiczne
  • Zestaw narzędzi obsługowych
  • Stopy do poziomowania
  • Instrukcja obsługi
DOSTĘPNE SYSTEMY STEROWANIA
  • MITSUBISHI M80
  • FANUC 0i-MF
  • HEIDENHAIN TNC640
  • SIEMENS 828D
  • FAGOR 8055i Plus

Teknisk data Enhet Värde
Bordsyta (längd) [mm] 910
Bordsyta (bredd) [mm] 510
X-axelns rörelse [mm] 810
Y-axelrörelse [mm] 510
Z-axelns rörelse [mm] 510
Bordsbelastning [kg] 300
T-spår (B x Pitch mm x °) [-] 14x125x4
Avstånd mellan spindeln och bordet [mm] 100~610
Spindel avsmalnande [-] ISO40
Spindelhastighet (kuggremsdrift) [rpm/min] 0 - 12000
Avstånd från spindelaxeln till pelarytan [mm] 562
Spindelmotoreffekt [kW] 3,7 / 5,5
Snabbmatning (X/Y/Z) [m/min] 36 / 36 / 36
Arbetsflöde (X/Y/Z) [m/min] 20000
Verktygsmagasin typ [-] karuzelowy
Verktygsmagasinskapacitet [st] 20 / 24
Verktygets diameter [mm] 75 / 150
Verktygets längd [mm] 150 / 200
Verktygets vikt [kg] 4 / 7
Elektrisk koppling [kVA] 15
Kylvätsketankens kapacitet [l] 150
Tryckluftstryck [MPa] 6
Mått (LxBxH) [mm] 2815 x 2200 x 2380
Vikt [kg] 3600
