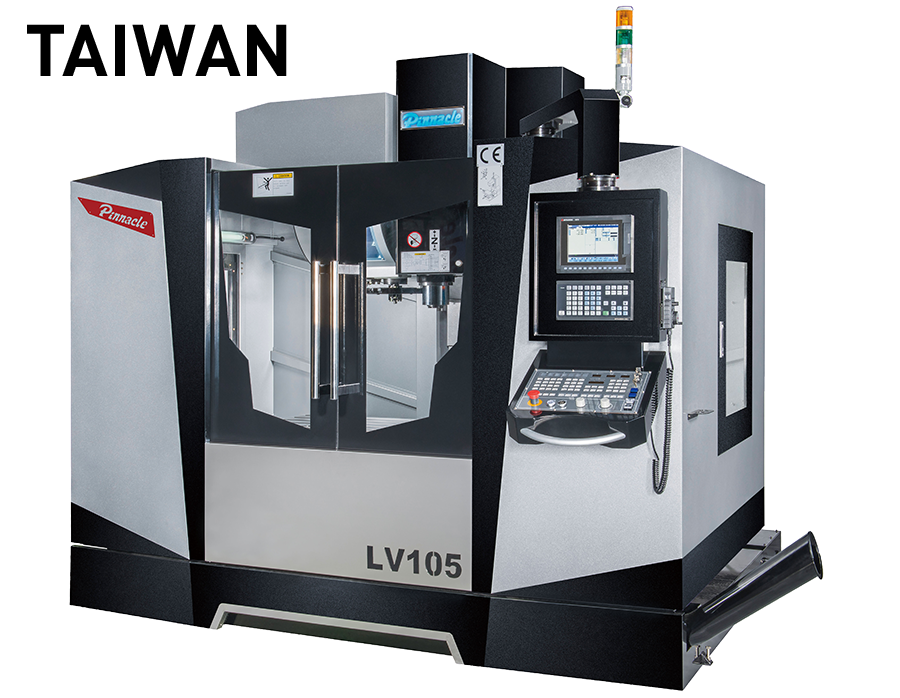

CNC-bearbetningscenter PINNACLE LV105 (linjära styrningar)

Produktbeskrivning
Produktparametrar (Se mere)

Maskiner (PINNACLE LV105 cnc-bearbetningscenter) i LV-serien är 3-axliga vertikala bearbetningscentra med ett tvärbord, som utför rörelser i X/Y-axeln och en huvudstock som utför vertikala rörelser i Z-axeln. Linjära rullstyrningar i alla axlar säkerställer hög rörelsedynamik och hög noggrann positionering. LV-seriens vertikala bearbetningscentra kan utrustas med ett CNC-roterande bord, som blir 4- eller till och med 5-axliga maskiner.

Höga matningshastigheter på upp till 36 m/min och höga rotationshastigheter på upp till 15 000 rpm möjliggör högpresterande bearbetning. Tack vare det breda utbudet av tilläggsutrustning har maskinerna använts både vid tillverkning av formar och massproduktion. X-axelrörelsen i LV-serien sträcker sig från 850 mm till 1400 mm. Maskinerna finns tillgängliga med alla de mest populära kontrollerna som finns på marknaden, inklusive Fanuc, Sinumerik eller Heidenhain.

LV-serien är identisk med SV-serien, förutom att LV-maskinerna är utrustade med linjära styrningar.

Standard utrustning:

Spindelluftblås
Blåser luft genom föremålet
Spola spånen
Teleskopiska styrskydd
Automatiskt smörjsystem
Arbetslampa
Maskinstatussignalering
Kylsystem
Tryckluft och kylvätskepistol
MPG handratt
Elskåpskylning
Styv knackning
Spåntransportör
Användarmanual på engelska
CE-försäkran om överensstämmelse

Extrautrustning (extra avgift):

Styrsystem: FANUC 0i-MD / 31i-MB, SIEMENS 828D / 840D, FAGOR 8055i Plus, MITSUBISHI M70 / M720 / M730, HEIDENHAIN iTNC530 / TNC620
Typer av verktygsmagasin: karusell, trumma, kedja
Kylning genom spindeln
Kylvätsketank med pappersfilter
Vridbart roterande bord (4/5 styraxel)
Roterande bord (styrd 4:e axel)

Teknisk data	Enhet	Värde
Bordsyta (längd)	[mm]	1200
Bordsyta (bredd)	[mm]	510
X-axelns rörelse	[mm]	1020
Y-axelrörelse	[mm]	560
Z-axelns rörelse	[mm]	560
Bordsbelastning	[kg]	600
T-spår (B x Pitch mm x °)	[-]	18 x 100 x 5
Avstånd mellan spindeln och bordet	[mm]	100-660

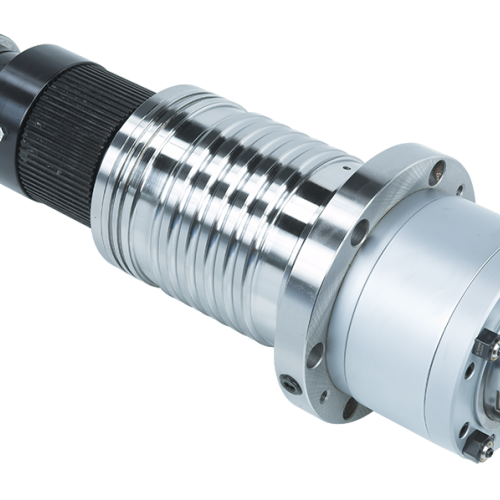

Spindel avsmalnande	[-]	ISO40
Spindelhastighet (direktdrift)	[rpm/min]	0 - 12000
Spindelhastighet (kuggremsdrift)	[rpm/min]	60 - 8000
Spindelhastighet (växeldrift)	[rpm/min]	40-2000, bieg wysoki: 2001-8000
FANUC servomotor (kontinuerlig / 30min KW)	[-]	11/15 (β12/7000i)
Avstånd från spindelaxeln till pelarytan	[mm]	600
Spindelmotoreffekt	[kW]	7,5 / 11
Snabbmatning (X/Y/Z)	[m/min]	36 / 36 / 24
Arbetsflöde (X/Y/Z)	[m/min]	10000
Kraften hos FANUC matarservomotorer	[kW]	β22/3000is 3.0 (α12i/3000i 3.0)

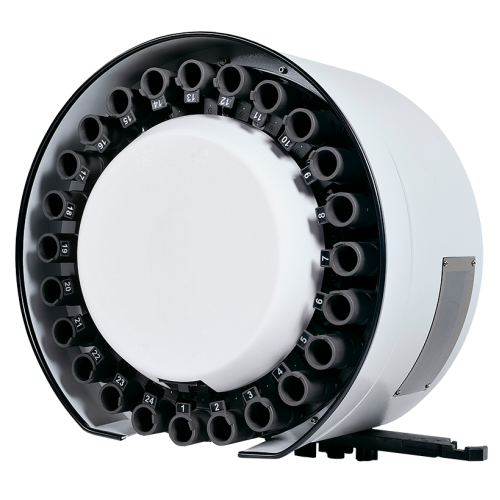

Verktygsmagasin typ	[-]	karuzelowy/bębnowy/łańcuchowy
Verktygsmagasinskapacitet	[st]	24
Verktygets diameter	[mm]	90
Verktygets längd	[mm]	250
Verktygets vikt	[kg]	8
Elektrisk koppling	[kVA]	20
Kylvätsketankens kapacitet	[l]	200
Mått (LxBxH)	[mm]	2820x2230x2750
Vikt	[kg]	5700
