PINNACLE AX320 5-axligt bearbetningscenter (med roterande/tiltbord)
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

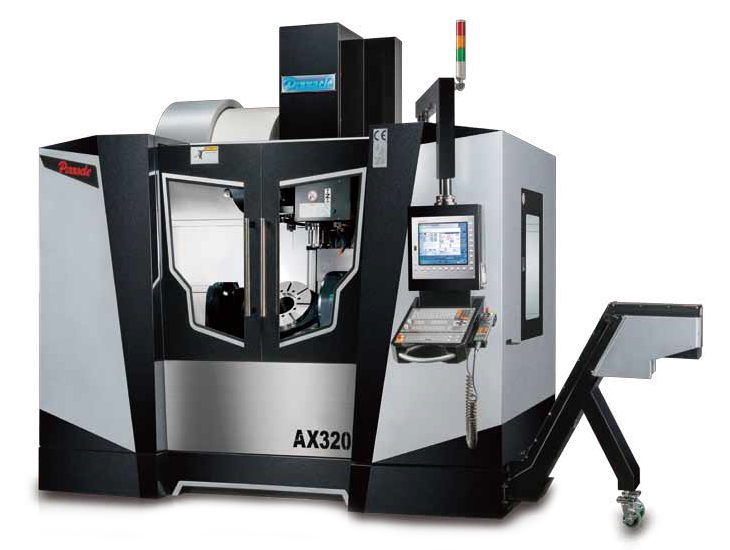

PINNACLE AX320 bearbetningscenter är en 5-axlig maskin med ett roterande och tiltbart bord. Maskinens kropp består av räfflat Meehanite gjutjärn. Huvudstocken är försedd med en pneumatisk motvikt, som avsevärt minimerar pelarens och själva huvudstockens vibrationer vid dynamiska förändringar i rörelseriktningen. 5-axlig bearbetning gör att du kan skapa en komplex form i en installation, vilket ökar noggrannheten och minskar bearbetningstiden för detaljen.
PINNACLE AX320 bearbetningscenter är en 5-axlig maskin med ett roterande och tiltbart bord. Maskinens kropp består av räfflat Meehanite gjutjärn. Huvudstocken är försedd med en pneumatisk motvikt, som avsevärt minimerar pelarens och själva huvudstockens vibrationer vid dynamiska förändringar i rörelseriktningen. 5-axlig bearbetning gör att du kan skapa en komplex form i en installation, vilket ökar noggrannheten och minskar bearbetningstiden för detaljen.
Linjära rullstyrningar och valfria mätskalor möjliggör hög dynamik i axelrörelser och hög positioneringsnoggrannhet.
För att öka noggrannheten i bearbetningen och smidigheten i rörelsen, kyls maskinens huvudstock och kulskruvar med olja.
Maskinerna i AXE-serien finns tillgängliga med tre arbetsbordsstorlekar: ø320, ø400 och ø500mm. Bearbetningscentraler kan utrustas med Heidenhain, Sinumerik eller Fagor kontroller. Om arbetsstycket inte kräver 5-axlig interpolation, är det möjligt att beställa en 4+1-maskin (4 interpolerade + 1 indexerade axlar), vilket avsevärt kommer att minska inköpskostnaderna.
AX-serien – 5-axliga bearbetningscentra med tipp- och vridbord
- ISO40 spindel kona
- Integrerat tilt-roterande bord – A- och C-axlar
- Bordslutning - En axel i intervallet -120° till +30°
- Bordsrotation – C-axeln arbetar 360°
- Arbetsbords diameter Ф320mm
- Tillval direktdrivna spindlar 10 000 rpm eller 12 000 rpm
- Valfri elektrospindel 15000 rpm
Huvuddragen i AXE-serien
- Huvudkonstruktionselementen är gjorda av Meehanite (FC-30) järngjutgods av hög kvalitet
- Klass "P" precisionslinjärstyrningar använder rullar istället för traditionella kulor, vilket avsevärt ökar deras styvhet och lastkapacitet
- Går 30/30/24 m/min i X/Y/Z-axlarna
- Spindeln har högprecisionsklass P4-lager. Spindeln ger ett brett bearbetningsområde och hög hastighet
- Spindeloljans kylkrets förhindrar termisk expansion och säkerställer optimala förhållanden för bearbetning
- Bordslutning - En axel i intervallet -120° till +30°
- Bordsrotation – C-axeln arbetar 360°
- Arbetsbords diameter Ф320mm
- HEIDENHAIN-mätvågar som tillval - dubbel återkopplingsslinga - säkerställer maximal körprecision
- Maskiner designade för att fungera inom flyg-, rymd- och medicinindustrin, med alla detaljer som kräver maximal noggrannhet
- Tiltningen och rotationen av arbetsbordet utförs av servomotorer, genom snäckväxlar med glappkompensation. Positioneringsnoggrannheten för A/C-axeln är 15"/10", positioneringsrepeterbarheten är 10"/5"
Standard utrustning:
- blåser spindeln med olja
- blåser detaljerna med luft
- teleskopiska styrskydd
- inbyggd arbetsplats
- automatiskt centralsmörjsystem
- mätskalor i X/Y/Z-axeln
- A/C-axelgivare
- arbetsbelysning
- signal mast
- kylsystem
- kylvätskepistol
- tryckluftspistol
- HR410 ratt
- USB/RJ45-gränssnitt
- Heidenhain TNC640 styrning
- DCM-funktion, kinematisk
- oljekyld spindel
- verktygslåda
- skruvspån ejektor
- trumverktygsmagasin 20 st.
- skruvar och utjämningsbrickor
- bruksanvisning på engelska
- CE-försäkran om överensstämmelse
Extrautrustning (extra betald):
- kylning genom spindeln
- verktygssond
- detaljsond
| Teknisk data | Enhet | Värde |
|---|---|---|
| Bordsyta (längd) | [mm] | 320 |
| Bordsyta (bredd) | [mm] | 320 |
| X-axelns rörelse | [mm] | 660 |
| Y-axelrörelse | [mm] | 610 |
| Z-axelns rörelse | [mm] | 610 |
| Bordsbelastning (0 ° / 90 °) | [kg] | 0 - 150 |
| Bordsbelastning | [kg] | 150 |
| Arbetsstyckets storlek | [mm] | 420x300 |
| Diametern på hålet i arbetsbordet | [mm] | 50 |
| T-spår (B x Pitch mm x °) | [-] | 12x90° |
| Avstånd mellan spindeln och bordet | [mm] | 50-605 |
| Rotation av A-axeln | [°] | 150 (-120 +30) |
| C-axelns rotation | [°] | 360 |
| Spindel avsmalnande | [-] | SK40 |
| Spindelhastighet | [rpm/min] | 0 - 10000 |
| Spindelhastighet (direktdrift) | [rpm/min] | 0 - 12000 |
| Spindelhastighet (elektrospindel) | [rpm/min] | 0 - 15000 |
| FANUC servomotor (kontinuerlig / 30min KW) | [-] | 9/12 |
| Snabbmatning (X/Y/Z) | [m/min] | 30/30/24 |
| Arbetsflöde (X/Y/Z) | [m/min] | 10000 |
| Arbetsflöde (A/C) | [rpm/min] | 5,5/11,5 |
| Verktygsmagasin typ | [-] | bębnowy/łańcuchowy |
| Verktygsmagasinskapacitet | [st] | 24/32/40 |
| Verktygets diameter | [mm] | 90/76 |
| Verktygets längd | [mm] | 300 |
| Verktygets vikt | [kg] | 8 |
| Elektrisk koppling | [kVA] | 40 |
| Kylvätsketankens kapacitet | [l] | 300 |
| Mått (LxBxH) | [mm] | 2660x2230x2900 |
| Vikt | [kg] | 6500 |
