CNC Bearbetningscentrum
PINNACLE AX500 5-axlig fleroperationsmaskin (med roterande och lutande bord)
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Tomasz Kierzkowski
E-mail: tomasz.kierzkowski@eurometal.com.pl
Telefon: 603505252
Tomasz Kierzkowski
E-mail: tomasz.kierzkowski@eurometal.com.pl
Telefon: 603505252
PINNACLE AX500-bearbetningscentret är en 5-axlig maskin med ett roterande och lutande bord. Maskinramen är tillverkad av ribbat Meehanite-gjutjärn. Spindeldockan är utrustad med en pneumatisk motvikt, vilket avsevärt minimerar vibrationer i pelaren och spindeldockan vid dynamiska riktningsförändringar. 5-axlig bearbetning möjliggör produktion av komplexa former i en enda uppställning, vilket ökar noggrannheten och minskar bearbetningstiden.

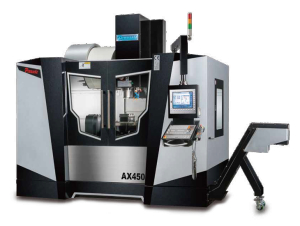

PINNACLE AX450-bearbetningscentret är en 5-axlig maskin med ett roterande och lutande bord. Maskinramen är tillverkad av ribbat Meehanite-gjutjärn. Spindeldockan är utrustad med en pneumatisk motvikt, vilket avsevärt minimerar vibrationer i pelaren och spindeldockan vid dynamiska riktningsförändringar. 5-axlig bearbetning möjliggör produktion av komplexa former i en enda uppställning, vilket ökar noggrannheten och minskar bearbetningstiden.
Linjära rullstyrningar och valfria linjära skalor möjliggör hög dynamisk axelrörelse och hög positioneringsnoggrannhet.
För att förbättra bearbetningsnoggrannheten och den jämna rörelsen är maskinens spindeldocka och kulskruvar oljekylda.
AX-seriens maskiner finns tillgängliga med tre arbetsbordsstorlekar: ø320, ø400 och ø500 mm. Bearbetningscentren kan utrustas med Heidenhain-, Sinumerik- eller Fagor-styrningar. Om arbetsstycket inte kräver 5-axlig interpolering är det möjligt att beställa en 4+1-maskin (4 interpolerade axlar + 1 indexerad), vilket avsevärt minskar inköpskostnaderna.
AX-serien – 5-axliga fleroperationsmaskiner med lutbart rotationsbord
- ISO40 spindelkona
- Integrerat roterande bord med lutning – A- och C-axlar
- Bordlutning – A-axelområde: -110° till +110°
- Bordrotation – C-axeln roterar hela 360°
- Arbetsbordsdiameter: 500 mm
- Valfria direktdrivna spindlar: 10 000 rpm eller 12 000 rpm
- Valfri elektrospindel: 15 000 rpm
Huvudfunktioner i AX-serien
- De viktigaste strukturkomponenterna är tillverkade av högkvalitativt Meehanite (FC-30) gjutjärn.
- Precisionslinjärstyrningar av klass "P" använder rullar istället för traditionella kulor, vilket avsevärt ökar deras styvhet och lastkapacitet.
- Rörelsehastigheter på 30/30/24 m/min i X/Y/Z-axlarna.
- Spindeln har högprecisionslager av klass P4. Spindeln erbjuder ett brett utbud av bearbetningsoperationer och höga hastigheter.
- Spindelns oljekylningskrets förhindrar termisk expansion och säkerställer optimala bearbetningsförhållanden.
- Bordets lutning – A-axel – varierar från -110° till +110°.
- Bordets rotation – C-axeln arbetar 360°.
- Arbetsbordets diameter: 500 mm.
- Valfria HEIDENHAIN linjärskalor – dubbelloops återkoppling – säkerställer maximal matningsprecision.
- Maskiner konstruerade för användning inom flyg-, rymd- och medicinindustrin, för alla arbetsstycken som kräver maximal precision.
- Arbetsbordets lutning och rotation uppnås med servomotorer, genom snäckväxlar med glappkompensation. Positioneringsnoggrannheten för A/C-axlarna är 15"/10", respektive, och positioneringsrepeterbarheten är 10"/5".
Standardutrustning:
- Spindeloljespolning
- Arbetsstyckets luftrensning
- Teleskopstyrningsskydd
- Slutet arbetsutrymme
- Automatiskt centralsmörjningssystem
- X/Y/Z-linjära skalor
- A/C-axelkodare
- Arbetsbelysning
- Signalmast
- Kylsystem
- Kylvätskepistol
- Tryckluftpistol
- HR410 handratt
- USB/RJ45-gränssnitt
- Heidenhain TNC640-styrning
- DCM, kinematisk funktion
- Oljekyld spindel
- Verktygslåda
- Skruvspåntransportör
- 20-delat trumverktygsmagasin
- Nivelleringsskruvar och shims
- Engelsk användarmanual
- CE-försäkran om överensstämmelse
Tillvalsutrustning (extra avgift):
- Kylning genom spindeln
- Verktygsmätare
- Arbetsstyckesmätare
| Teknisk data | Enhet | Värde |
|---|---|---|
| Bordsyta (längd) | [mm] | 500 |
| Bordsyta (bredd) | [mm] | 500 |
| X-axelns rörelse | [mm] | 760 |
| Y-axelrörelse | [mm] | 610 |
| Z-axelns rörelse | [mm] | 560 |
| Bordsbelastning | [kg] | 350 |
| Arbetsstyckets storlek | [mm] | 600x305 |
| Diametern på hålet i arbetsbordet | [mm] | 50 |
| T-spår (B x Pitch mm x °) | [-] | 12x90° |
| Avstånd mellan spindeln och bordet | [mm] | 35~595 |
| Rotation av A-axeln | [°] | 220 (±110) |
| C-axelns rotation | [°] | 360 |
| Spindel avsmalnande | [-] | ISO40 |
| Spindelhastighet | [rpm/min] | 0 - 10000 |
| Spindelhastighet (direktdrift) | [rpm/min] | 0 - 12000 |
| Spindelhastighet (elektrospindel) | [rpm/min] | 15000 - 20000 |
| FANUC servomotor (kontinuerlig / 30min KW) | [-] | 9/12 |
| Snabbmatning (X/Y/Z) | [m/min] | 30/30/24 |
| Arbetsflöde (X/Y/Z) | [m/min] | 10/10/10 |
| Arbetsflöde (A/C) | [rpm/min] | 30/90 |
| Verktygsmagasin typ | [-] | łańcuchowy |
| Verktygsmagasinskapacitet | [st] | 24/30/40 |
| Verktygets diameter | [mm] | 90/76 |
| Verktygets längd | [mm] | 250 |
| Verktygets vikt | [kg] | 8 |
| Elektrisk koppling | [kVA] | 40 |
| Kylvätsketankens kapacitet | [l] | 300 |
| Tryckluftstryck | [MPa] | 6 |
| Mått (LxBxH) | [mm] | 3150x2230x2560 |
| Vikt | [kg] | 7100 |
