CNC Bearbetningscentrum

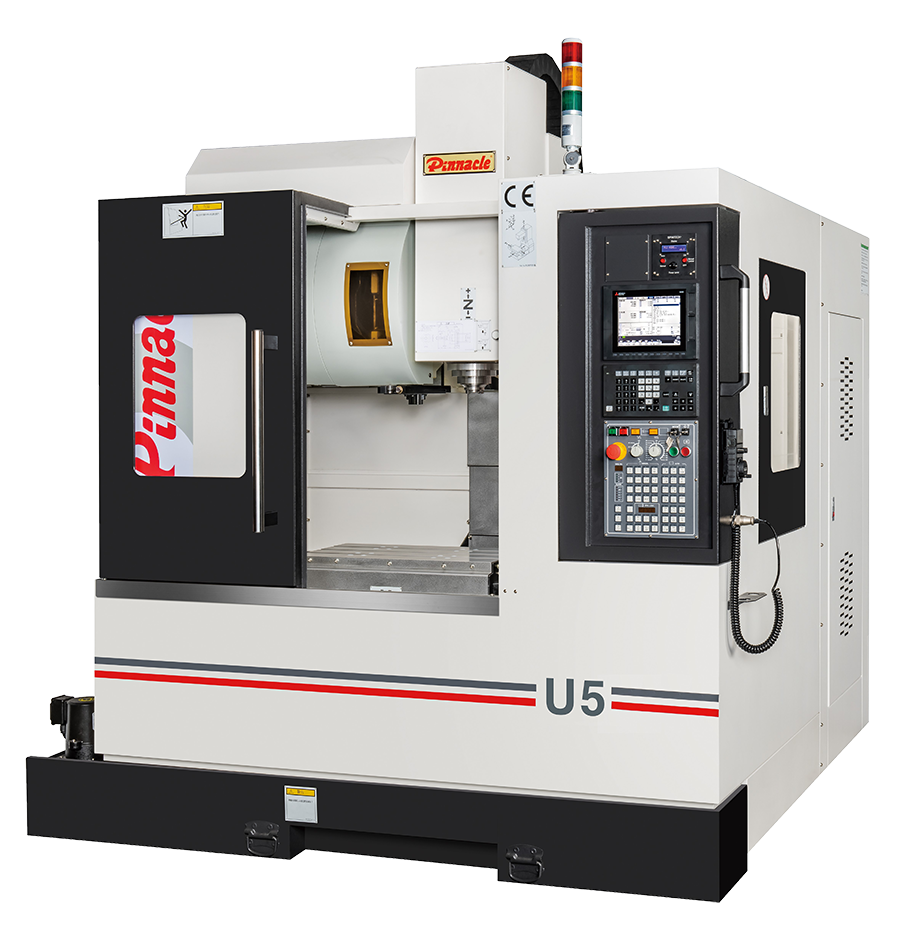

PINNACLE U5 Ultraljudsbearbetningscenter

540 800,00 zł netto
Ingen bedømmelse
Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

PINNACLE U5 Ultraljudsbearbetningscenter utrustat med en ultraljudsspindel för att säkerställa utmärkt kvalitet under höghastighetsbearbetning.

Mycket styv konstruktion.
PINNACLE U5 Ultraljudsbearbetningscenter utrustat med en ultraljudsspindel för att säkerställa utmärkt kvalitet under höghastighetsbearbetning.
  • Alla konstruktionsdelar är tillverkade av högkvalitativt gjutjärn (FC30) och härdade till en hårdhet över HB190, sedan härdade för att minska inre spänningar.
  • De tre axlarna är utrustade med högprecisionsklass P linjärbanor med stora block.
  • Ärmbredd: 30 mm.
  • Bakmonterat avgassystem för att spara utrymme.
  • Precisionskulskruvar i klass C3 på tre axlar.
  • Kulskruvens diameter: 32 mm.
  • Effektiv växelströmsservomotordrift med hög prestanda möjliggör 48 m/min snabbgångshastigheter. Smidig rörelse i kombination med en kraftfull drivning som säkerställer en exakt finish av den bearbetade ytan.
Maskinfunktioner:
  • Fräsning
  • Borrning
  • Brotschar
  • Träning

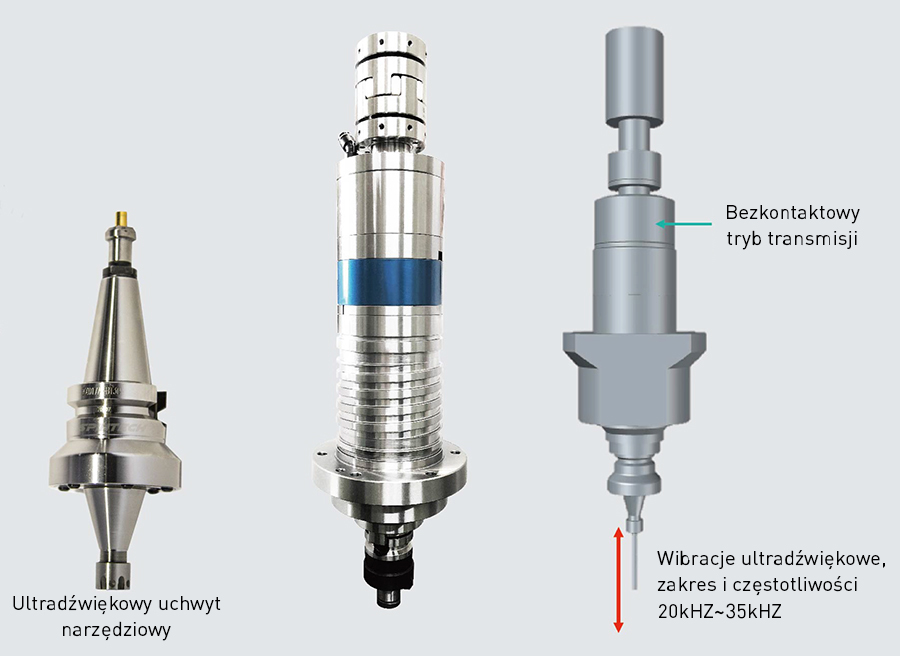

  • ULTRASONISK SPINDELMODUL
  • Högfrekvent vibration, hög precision
Utmärkande funktioner:

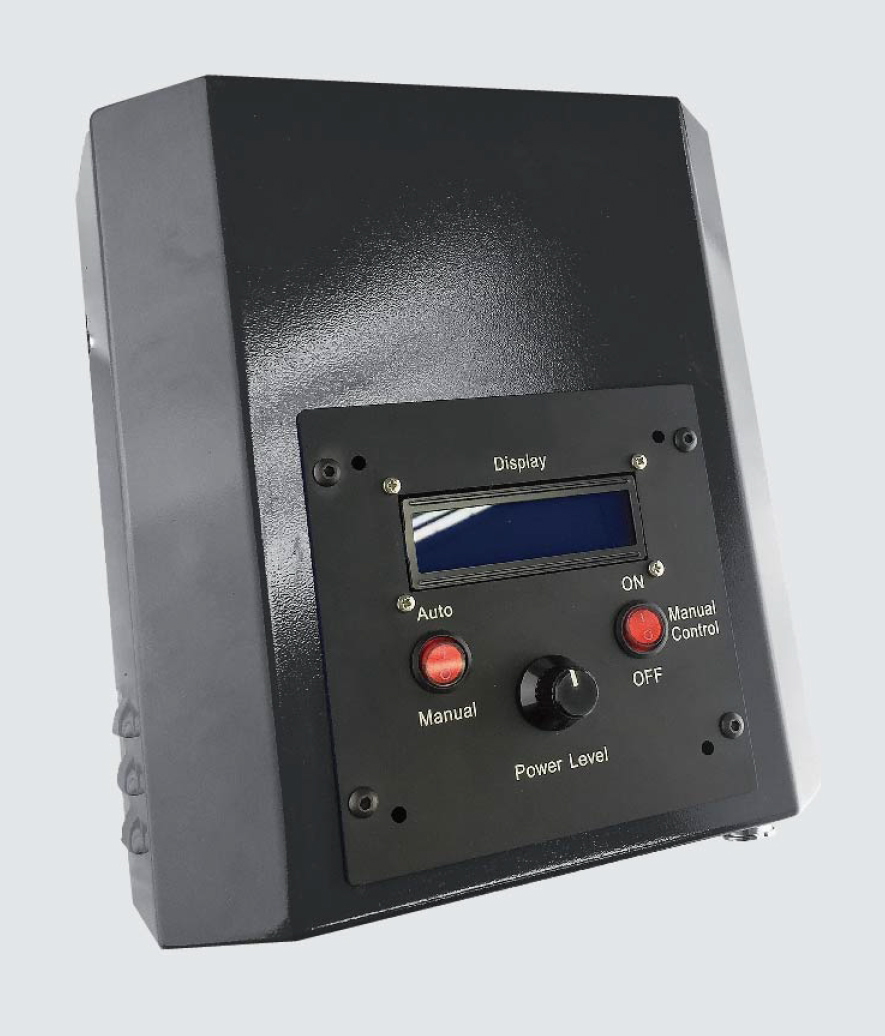

  • Kontaktlös (trådlös) överföring av el. Högeffektiv elöverföring
  • Axialt verktygs vibrationsfrekvensområde: 20-35 KHz
  • Amplitudintervall 1-14 µm
  • Verktygets noggrannhet kan nå upp till 5 µm

Standard utrustning:

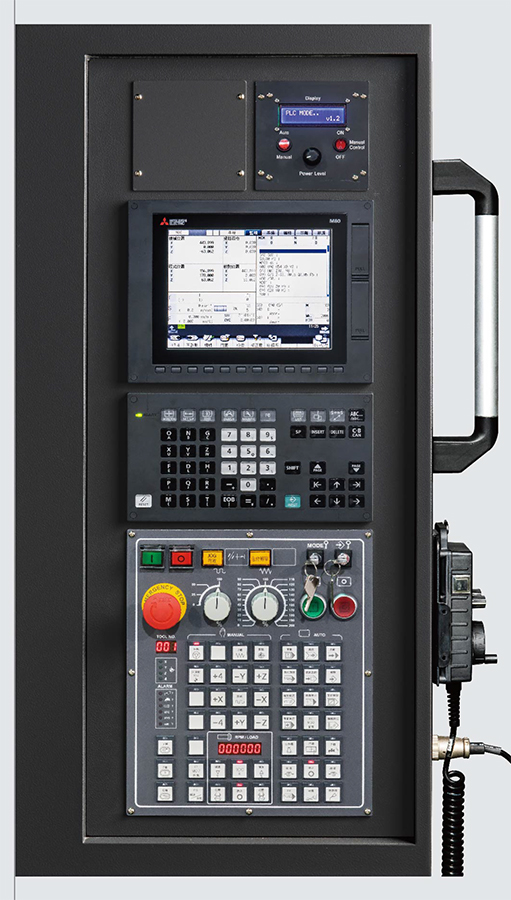

  • Mitsubishi M80 styrning

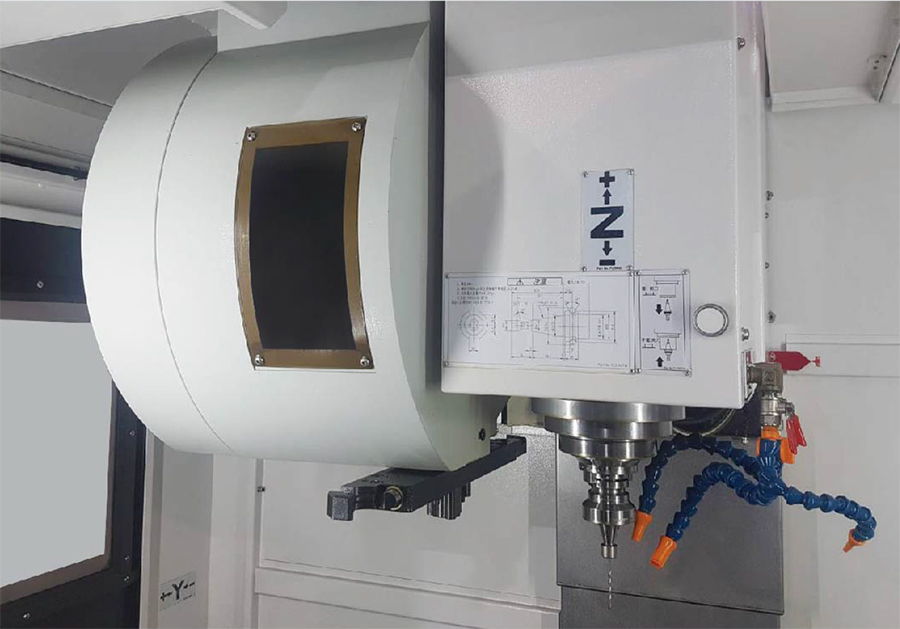

  • BT spindel, 24000 rpm
  • Blås ut spindeln med luft
  • Spånspolningssystem
  • 20-positions karusellmagasin

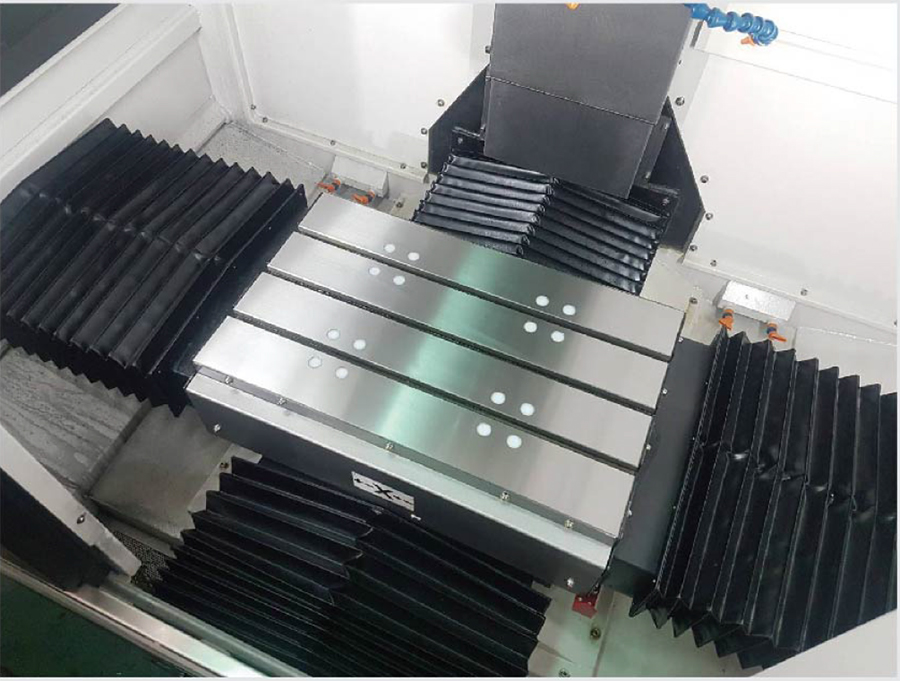

  • Teleskopiska styrskydd
  • Full täckning av arbetsytan
  • Centralsmörjningssystem
  • Blås detaljerna med luft
  • MPG-ratt
  • Kylning av elskåpet
  • Signal mast
  • Kylvätska och tryckluftspistol
  • RS232-port
  • Kylsystem
  • USB uttag
  • Uppsättning av underhållsverktyg
  • CE-deklaration
  • Användarmanual på engelska

Teknisk data Enhet Värde
Bordsyta (längd) [mm] 660
Bordsyta (bredd) [mm] 110
X-axelns rörelse [mm] 510
Y-axelrörelse [mm] 410
Z-axelns rörelse [mm] 510
Bordsbelastning [kg] 200
T-spår (B x Pitch mm x °) [-] 14x125x3
Avstånd mellan spindeln och bordet [mm] 100-610
Spindel avsmalnande [-] BT30
Spindelhastighet [rpm/min] 0 - 24000
Avstånd från spindelaxeln till pelarytan [mm] 462
Spindelmotoreffekt [kW] 3,7/5,5
Snabbmatning (X/Y/Z) [m/min] 48/48/48
Kraften hos FANUC matarservomotorer [kW] 1,5/1,5/2,0
Verktygsmagasin typ [-] karuzelowy
Verktygsmagasinskapacitet [st] 20
Verktygets diameter [mm] 75
Verktygets längd [mm] 150
Verktygets vikt [kg] 4
Elektrisk koppling [kVA] 15
Kylvätsketankens kapacitet [l] 150
Mått (LxBxH) [mm] 1900x2200x2400
Vikt [kg] 3600
