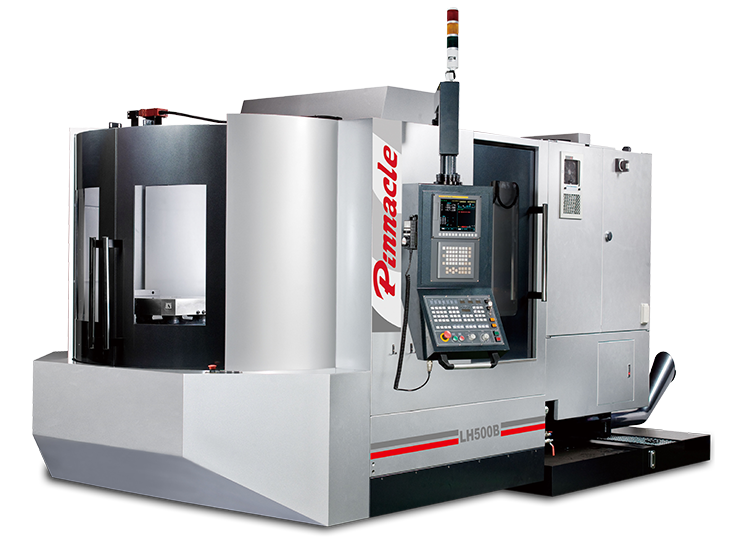

Poziome centrum obróbcze cnc PINNACLE LH500B charakteryzuje się konstrukcyjną wykonaną z wysokiej jakości odlewów żeliwnych. System hydraulicznego siłownika przeciwwagi wrzeciennika zapewnia maksymalne tłumienie drgań, redukuje do minimum obciążenie serwomotoru posuwu pionowego.
Główne elementy konstrukcyjne wykonane są z wysokiej jakości odlewów żeliwnych, hartowane i odpuszczane.
Precyzyjne prowadnice liniowe klasy "P" wykorzystują rolki zamiast tradycyjnych kulek, co znacząco zwiększa ich sztywność i wytrzymałość na obciążenia.
System hydraulicznego siłownika przeciwwagi wrzeciennika zapewnia maksymalne tłumienie drgań, redukuje do minimum obciążenie serwomotoru posuwu pionowego.
Kolumna o wręcz "przewymiarowanych" parametrach wytrzymałościowych zapewnia maksimum sztywności i precyzji.
Wrzeciono posiada wysokoprecyzyjne łożyska klasy P4 i zapewnia szeroki zakres obróbki oraz dużą prędkość.
Obieg chłodzenia oleju wrzeciona zapobiega rozszerzalności cieplnej i zapewnia optymalne warunki do obróbki skrawaniem.
Hydrauliczny hamulec obrotu stołu zapewnia pełne zablokowanie obrotu - maksymalna sztywność przekłada się na najwyższą precyzję obróbki.
Automatyczna wymiana palet stołu roboczego oparta na systemie obrotu zapewnia płynny ruch bez zbędnych szarpnięć i nadmiernych przeciążeń.
Czas wymiany palety: 8 sekund.
Stożki pozycjonujące dużych wymiarów zapewniają idealne osadzenie stołu.
Dopuszczalne obciążenie palety do 400kg.
System spłukiwania wiórów: dysze przez które wypływa chłodziwo, umieszczone w tylnej części spadu, zapewniają ciągłe odprowadzanie wiórów z przestrzeni roboczej.
Ułożyskowanie śrub kulowych: bezpośrednie połączenie sprzęgła elastycznego ze śrubą kulową oraz serwomotorem zapewnia doskonałe parametry dynamiczne i dokładność nawet przy największych prędkościach przesuwu.
Chłodzenie przez wrzeciono: opcjonalny system wypływu chłodziwa bezpośrednio przez wrzeciono z pompą 20bar i dodatkowym zbiernikiem chłodziwa zapewnia optymalne chłodzenie narzędzia i detalu nawet przy najwyższych parametrach obróbczych.
40-narzędziowy magazyn łańcychowy: pojemne, automatyczne magazyny narzędzi zapewniają szybką i precyzyjną wymianę narzędzi oraz nie ograniczją przestrzeni roboczej.
Dwa śrubowe transportery: umieszczone z tyłu urządzenia zapewniają szybkie i efektywne usuwanie wiórów. Opcjonalnie dostępny jest łańcuchowy transporter wiórów.
System automatycznego smarowania: zapewnia odpowiednie dawkowanie i rozprowadzenie środka smarnego po wszystkich punktach takich jak prowadnice liniowe, śruby kulowe i łożyska.
Wyposażenie standardowe:
Teknisk data | Enhet | Värde |
---|---|---|
Bordsyta (längd) | [mm] | 500 |
Bordsyta (bredd) | [mm] | 500 |
X-axelns rörelse | [mm] | 650 |
Y-axelrörelse | [mm] | 560 |
Z-axelns rörelse | [mm] | 560 |
Bordsbelastning | [kg] | 400 |
Arbetsstyckets storlek | [mm] | 630 x 610 |
Avstånd mellan spindeln och bordet | [mm] | 50 |
Spindel avsmalnande | [-] | ISO40 |
Spindelhastighet (direktdrift) | [rpm/min] | 0 - 8000 |
Spindelhastighet (elektrospindel) | [rpm/min] | 0 - 15000 |
Spindelhastighet (kuggremsdrift) | [rpm/min] | 0 - 8000 |
Spindelhastighet (växeldrift) | [rpm/min] | bieg niski: 40-2000, bieg wysoki: 2001-8000 |
FANUC servomotor (kontinuerlig / 30min KW) | [-] | 11 / 15 |
Avstånd från spindelaxeln till pelarytan | [mm] | 600 |
Snabbmatning (X/Y/Z) | [m/min] | 30/24/30 |
Arbetsflöde (X/Y/Z) | [m/min] | 10000 |
Verktygsmagasin typ | [-] | łańcuchowy |
Verktygsmagasinskapacitet | [st] | 40 |
Verktygets diameter | [mm] | 76 |
Verktygets längd | [mm] | 300 |
Verktygets vikt | [kg] | 8 |
Elektrisk koppling | [kVA] | 40 |
Kylvätsketankens kapacitet | [l] | 300 |
Dags att byta bordspallen | [s] | 8 |
Metod för byte av pall | [°] | układ obrotu |
Tabellindexeringsupplösning | [-] | 0.001° (1°) |
Tryckluftstryck | [MPa] | 6 |
Mått (LxBxH) | [mm] | 2425 x 3055 x 5445 |
Vikt | [kg] | 6700 |
