TiCOR utbildningsstation

Didaktiska fräsar

TiCOR utbildningsstation

342 300,00 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

CNC-bearbetningscenter, CNC-svarv med 6-axlig robot med pneumatisk chuck.

Kvantitet

Lägg till i kundvagn

Produktbeskrivning

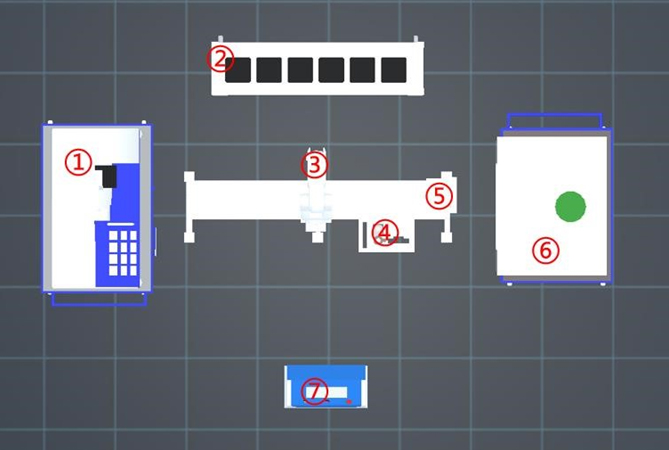

①SKOLAR i4S CNC-svarv med pneumatisk dörr, pneumatisk chuck och I/O-kommunikationsport.

② Tredimensionellt bibliotek 20 arbetsstationer, inklusive instrument för positionering av arbetsstycket och bibliotekslokaliseringssignaler.

③ 6-axlig robot med pneumatisk chuck. (Rekommenderad varumärkesansträngning)

④ Robothandtagsbibliotek, inklusive 2 uppsättningar snabbväxlingshandtag.

⑤ 7:e axelrobot med en slaglängd på 1,5 meter. Basen på den 7:e axeln är en ram av aluminiumlegering med 4 hjul i botten. Robotens styrskåp och luftkompressorn är placerade i botten, inklusive luftkompressorns komponenter.

⑥ SKOLAR iX1 CNC-bearbetningscenter med pneumatisk dörr, enaxlad pneumatisk skruvstycke och I/O-kommunikationsport.

⑦ Systemstyrskåp inklusive 9-tums interaktion mellan människa och maskin, HMI, PLC 1200-styrenhet, nätverksswitch och styrkrets.

Kunskaper och färdigheter som kan uppnås:

TiCORs arbetsstation för lastning och lossning av verktygsmaskiner har rörliga hjul på undersidan av verktygsmaskinmodulen, 3D-biblioteksmodulen och robotmodulen. I/O-kommunikationsporten mellan CNC-maskinerna och roboten är installerad utanför CNC-maskinens hölje, vilket möjliggör snabb och bekväm separation och anslutning av arbetsstationen. CNC-svarven, CNC-fräsen, 3D-biblioteket, roboten etc. kommunicerar med systemets styrskåp via I/O och nätverksgränssnitt. Driftslogiken för TiCOR-arbetsstationen programmeras av PLC. Genom HMI:s interaktionsyta mellan människa och maskin kan varje enskild enhet fungera och fungera som en helhet.

TiCOR-arbetsstationen möjliggör oberoende utbildning och drift av en CNC-verktygsmaskin och en robot, samt programmering av CNC-verktygsmaskinens bearbetning och programmering av robotstyrningen.
Den kan utföra automatiska lastnings- och lossningsfunktioner och arbetsstationsprogrammeringsträning.
Ger dig möjlighet att lära dig en mängd olika kunskaper relaterad till omfattande lastning och lossning av svarvar och fräsmaskiner, som att förstå klobiblioteket, byta ut originalklon, klodesign, etc.
Det låter dig lära dig kunskap om kommunikation och informationsutbyte mellan en CNC-maskin och en robot.
Kan genomföra utbildning i olika produktionsprocesser på TiCOR-stationen.

Lastning, bearbetning och lagring på svarvar,
Matning, bearbetning och lagring av fräsmaskinen,
Matning, bearbetning och lagring av fräsmaskinen,
Matning, fräsmaskinbearbetning, svarvbearbetning, lagring

Kan genomföra lärande och träning i PLC och HMI programmering.

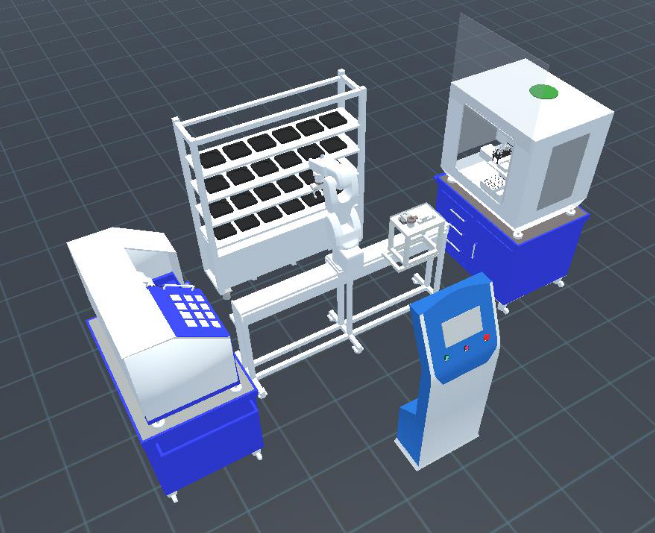

* Illustrativ bild av maskinen, faktiska detaljer eller parametrar kan skilja sig åt.
