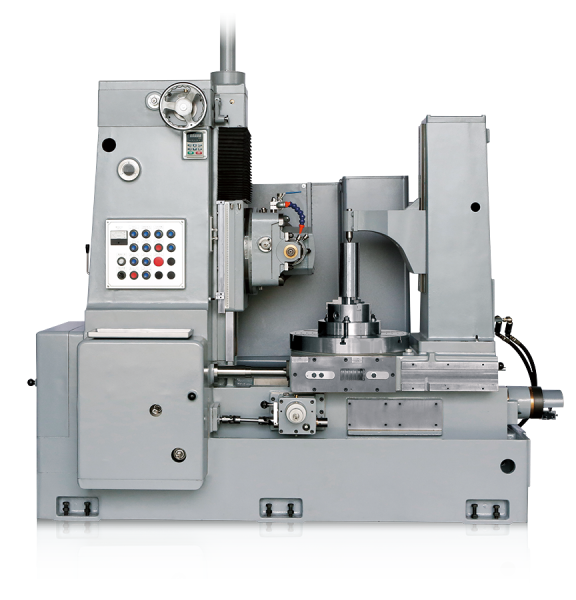

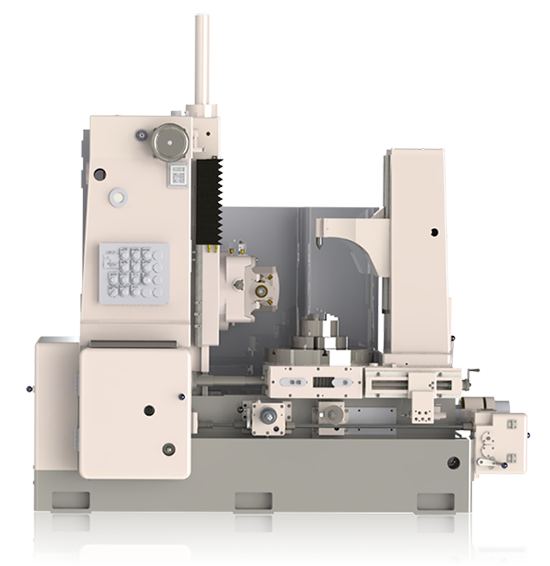

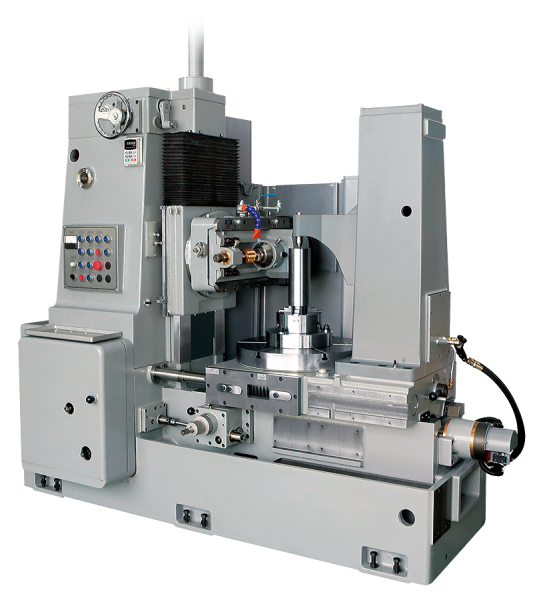

Y.S-V600 Hobbingmaskin
474 760,00 zł netto
Ingen bedømmelse
12 månaders garanti
Y.S-V600 hobbingmaskin är utrustad med ett centralt smörj- och kylsystem. Den har säkerhetsrelaterat skydd av arbetsutrymmet och rörliga delar av maskinen. Maskinen används i serie-, småparti- och enhetsproduktion av kugghjul, snäckhjul, splineaxlar och andra former placerade på externa cylindriska ytor.
Y.S-V600 hobbingmaskin är utrustad med ett centralt smörj- och kylsystem. Den har säkerhetsrelaterat skydd av arbetsutrymmet och rörliga delar av maskinen. Maskinen används i serie-, småparti- och enhetsproduktion av kugghjul, snäckhjul, splineaxlar och andra former placerade på externa cylindriska ytor. Enheten är lätt att använda och justera. Den har funktionen för automatisk avslutning av cykeln. När bearbetningsprocessen är klar stannar hällmaskinen automatiskt. Sedan kommer huvudstocken och arbetsbordet att återgå till utgångsläget med en accelererad matning.
Standard utrustning:
- verktygsdornar
- PLC-drivrutin
- växla hjul
- säkerhetsskydd
- hydraulsystem och kylsystem
- manual på engelska
- CE-deklaration
| Teknisk data | Enhet | Värde |
|---|---|---|
| Modul | [mm] | 6 |
| Arbetsstyckets diameter med arbetspelare (modul mindre än 1,5) | [mm] | 550 |
| Arbetsstyckesdiameter med arbetspelare (modul större än 1,5) | [mm] | 600 |
| Bearbetningsbredd | [mm] | 370 |
| Minsta antal tänder | [-] | 8 |
| Helixvinkel | [°] | +/- 45 |
| Stadig vila vertikal rörelse | [mm] | 400 |
| Arbetsstyckets diameter utan arbetspelare | [mm] | 800 |
| Avstånd mellan spindelaxeln och bordsytan | [mm] | 155 - 450 |
| Avstånd mellan spindelaxeln och bordsaxeln | [mm] | 50 - 550 |
| Bordsdiameter | [mm] | 530 |
| Spindelhastighet | [rpm/min] | 0 - 250 |
| Hål i bordet | [mm] | 85,5 |
| Spindel avsmalnande | [-] | Morse No 4 |
| Fräsdiameter | [mm] | 125 |
| Fräslängd | [mm] | 150 |
| Knivresor | [mm] | 50 |
| Verktygsdorns diameter | [mm] | 22,225/27/31,75 |
| Axialt matningsområde | [mm/rpm] | 0,3 - 3,3 |
| Huvudmotoreffekt | [kW] | 4,0/4,6 |
| Motorkraft för axiell rörelse | [kW] | 0,75 |
| Mått | [mm] | 2300x1250x2350 |
| Vikt | [kg] | 5000 |
