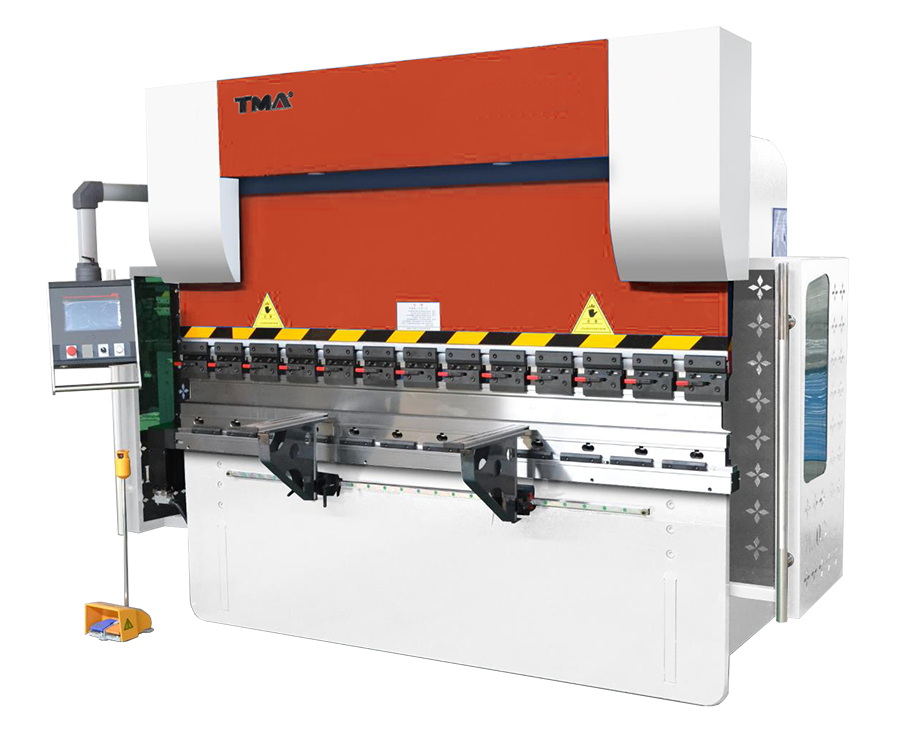

TMA WC67K 70Tx2500 CNC kantpress
165 272,00 zł netto
Ingen bedømmelse
12 månaders garanti
TMA WC67K 70Tx2500 CNC kantpress är utrustad med CNC-bordsavböjningskompensationssystem för högkvalitativ uppgradering, servodrivet backgauge-system för ökad hastighet och kontrollenhet utrustad med 3D-grafik för att simulera böjningssekvenser och kollisionspunkter, har även förbättrad hastighetsprestanda, slaglängd, frigång.
TMA WC67K 70Tx2500 CNC kantpress är utrustad med CNC-bordsavböjningskompensationssystem för högkvalitativ uppgradering, servodrivet backgauge-system för ökad hastighet och kontrollenhet utrustad med 3D-grafik för att simulera böjningssekvenser och kollisionspunkter, har även förbättrad hastighetsprestanda, slaglängd, frigång.
Huvuddrag:
Värmebehandlingen av maskinramen, verifieringen av styvhetsoptimeringen av hela maskinen och användningen av hydraulisk kompensationsstruktur säkerställer tillsammans böjprecisionen för TMA-seriens kantpressar.
Standard mb8 2-axligt backgauge-system som för komplexa formdetaljer, 4- eller 5-axligt backgauge-system och motsvarande stansar är tillgängliga för ditt alternativ.
Kantpress med helt sluten slinga elektrohydraulisk servokontrollteknik, rampositionssignaler kan matas tillbaka till nc-systemet genom att
Dubbelsidiga galler, då reglerar nc-systemet storleken på bränsletanken genom att ändra storleken på den synkrona ventilöppningen, och på så sätt styra skjutreglaget (y1, y2) som arbetar med samma frekvens, vilket bibehåller det parallella tillståndet för arbetsbordet.
Enligt plåtprocessens status kan cnc-systemet automatiskt styra bordets avböjningskompensationsvärde, vilket resulterar i enhetligheten i längden och vinkeln för alla arbetsstycken.
Användningen av hydraulisk avböjningskompensation ger tillgång till enhetliga fullängdsdetaljer. Den hydrauliska avböjningskompensationen består av en uppsättning oljecylindrar i arbetsbordet, som kan få bordet att göra relativa rörelser och bilda en perfekt konvex kurva, vilket säkerställer att det relativa positionsförhållandet med skjutreglaget förblir oförändrat. Kompensationsvärden beror på plåtens tjocklek och egenskaperna hos materialet som skärs.
Standardkonfiguration:
- Cybelec CT8 eller ESA S630 CNC-styrning på engelska
- Positioneringsnoggrannhet i Y1- och Y2-axlarna 0,01 mm
- Maskinen har 4+1 axlar (Y1,Y2,X,R+V) / 40T och 50T modeller har ingen V-axel
- Servomotorerna driver X-axeln (X-axeln, R 0,01 mm), stoppfingret kan enkelt flyttas längs den cylindriska styrningen.
- Bibehållen noggrannhet mellan Hiwin kulskruv och linjär styrning inom 0,01 mm
- Det främre stödet kan justeras längs den linjära styrningen mot arbetsbordet
- Rexroth elektrohydraulisk servo med helt sluten slinga styr systemet synkront
- EMB oljerörskopplingar
- Schneider Electrics komponenter som används
- Hydrauliskt och elektriskt överbelastningsskydd
- Mekaniska snabbpressningsdynor på sliden. Det finns lätt utbytbara dubbla v-spår på bordet.
Tillvalsutrustning (extra avgift):
- Reglage: ESA, CYBELEC, DELEM
- DSP eller Akas laserskydd
- Kylare
- LNTECH bakre gardin
| Teknisk data | Enhet | Värde |
|---|---|---|
| Tryck | [t] | 70 |
| Böjningslängd | [mm] | 2500 |
| Avstånd mellan kolumner | [mm] | 2050 |
| Slag | [mm] | 160 |
| Markavstånd | [mm] | 420 |
| Fördjupningsdjup | [mm] | 300 |
| Körhastighet | [mm/s] | 200 |
| Återgångshastighet | [mm/s] | 170 |
| Matrisinställningshöjd | [mm] | 470 |
| Motorkraft | [kW] | 7,5 |
| Oljetankstorlek | [l] | 230 |
| Arbetshastighet | [mm/s] | 13 |
| Mått (LxBxH) | [mm] | 2800x1500x2270 |
| Vikt | [kg] | 4900 |
