IMET CUBO 400 NC FLAT automatisk bandsåg

Bandsågar

IMET CUBO 400 NC FLAT automatisk bandsåg

101 539,00 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

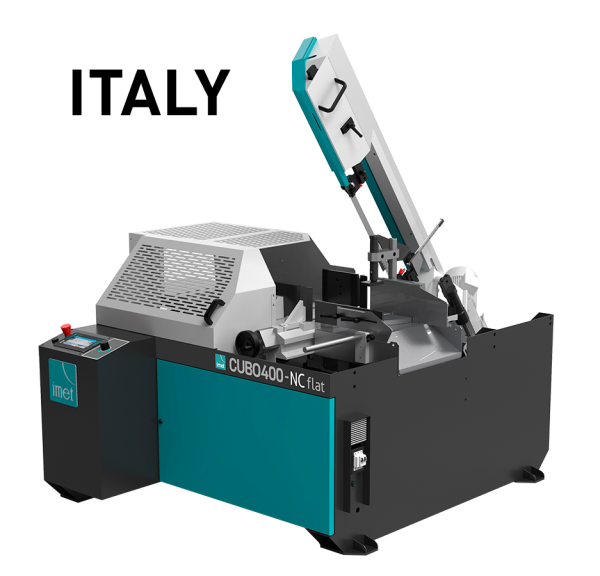

CUBO 400 NC FLAT är en numeriskt styrd automatisk hydraulisk fräs för kapning av medelstora rör, profiler, T-profiler och stänger. Maskinen tillåter skärning i vinkel. Det integrerade matningsskruvstycket med encoder säkerställer exakt klipplängd. Tack vare Industry 4.0 Ready-systemet kan CUBO 400 NC FLAT styras och programmeras på distans eller via pekskärm.

Kvantitet

CUBO 400 NC FLAT är en automatisk bandsåg med CNC lämplig för att vara ett professionellt arbetsverktyg för batchproduktion av rör, stänger, profiler och fasta material. Maskinbågens rotation är manuell medan den automatiska mataren är integrerad. Tack vare INDUSTRY 4.0 READY som tillval kan användaren fjärrstyra sin maskin (eller med den 7" integrerade pekskärmen).

Pekskärmsdisplay

Automatiska IMET-bandsågar har pekskärmsdisplay (7" i denna version) som gör det möjligt att hantera, ställa in och visa alla fungerande inställningar med bara några klick. Gränssnittet är intuitivt, enkelt och lätt att använda, så att användaren enkelt kan ställa in skärlinjer och program, har en självdiagnos för att upptäcka fel. CNC-systemet gör det möjligt att ställa in upp till 99 program, 10 längder för varje stång medan skärlängdsintervallet går från 4 mm till 9999 mm med automatisk slagrepetition.

Matare

Maskinen har en integrerad matare med 515 mm enkelslag. Mataren är på en flytande platta som gör det möjligt att ladda även icke-rätlinjiga stänger. Fullt slag på härdade styrningar för högsta positioneringsprecision.

Positioneringsprecision
De inkrementella skruvarna ger högsta positioneringsprecision. Rörelsen tillhandahålls av elmotor med inverter, econoder och återcirkulerande kulskruv.

Mekanisk detekteringsenhet

CUBO 400 NC FLAT är utrustad med en mekanisk detekteringsanordning för materialdetektering när man startar kapningen för att optimera skärprocessen: enheten underlättar sågramen snabbt till materialet, reglerar även ändskärningen, bladgenomträngningen och bladets höjning när processen avslutas.

Stålsågstomme

IMET bandsågar har en stark och styv sågram av stål med rörformad sektion för att ge maximalt motstånd under sågning. Bladinriktning garanteras av mobila hårda kuddar bladstyrningar. Denna starka struktur gör det möjligt att minska vibrationer och bindningar under skärning, vilket ökar skärprestandan.

Bladhastighet

Automatiska bandsågar tillverkade av Imet är som standard utrustade med elektronisk växelriktare för hastighetsvariation hastighet som ökar hastighetsområdet till 18-100 m/min. BS 400/60 AFI-NC bladmotor har 2,2kw effekt med motorreducerare.

Blad 34 mm

CUBO 400 NC FLAT använder ett blad 34 mm för att optimera skärprestanda och tider: med detta blad och dess motorreducerare har maskinerna en perfekt materialpenetrering även på större profiler (och fasta material upp till 250 mm med C45-stål).

Bladrengöring

Alla Imet halvautomatiska och automatiska maskinmonterar som standard en motoriserad metallborste med nylontänder.

Extrautrustning (extra betald):

Industry 4.0 Ready
IMET automatiska maskiner kan anslutas till företagets nätverk och användas på distans tack vare SAWFACTORY och modem. SAWFACTORY är en dedikerad programvara som gör det möjligt att hantera skärprocessen från kontorsbordet genom att ställa in skärprogram och övervaka arbetsflödet tack vare den dedikerade webbappen. Programvaran gör det också möjligt att få hjälp av våra tekniker på distans.

Buntskäranordning för CUBO

CUBO automatiska bandsågar (FLAT/BOX versione) kan användas med buntkapningsanordning. Buntsnittet kan endast användas för 0° skärning. Kapacitet i ett stycke med monterad enhet: 350x160mm max, 55x10mm min. Kapkapacitet för bunt är: max 300x160mm, minimum 85x10mm. Enheten kan demonteras med de 2 skruvarna på det fasta skruvstycket och de 2 på vagnsskruven och koppla loss hydraulslangarna med hjälp av snabbkopplingssystemen. Enheten kan inte monteras på samma maskin med laserstråle.

Minimalt smörjsystem

Minimalt smörjsystem för att undvika spridning av kylvätska, vilket håller arbetsområdet perfekt rent så att maskinen alltid kan arbeta på det mest effektiva sättet; den fungerar tack vare automatisk strömbrytare och den har 2 munstycken och 1,3 l tankkapacitet.

Motoriserad spåntransportör

Den är tillgänglig för alla CUBO-SERIEN automatiska bandsågar, en valfri motoriserad spåntransportör placerad i sidled (på avlastningssidan) av maskinen. Spåntransportören gör det möjligt att optimera maskinens effektivitet genom att ta bort rester och spån under skärning.

Automatisk sågrotation med mekaniska stopp

CUBO 400 NC (Flat och Box) är kompatibla med den automatiska sågramsrotationsanordningen. Systemet har mekaniska stopp med 2 lägen och gör det möjligt att optimera användarens arbetsflöde med geringsskärning på samma bar i automatisk cykel.

Laserstråle

För att underlätta arbetsprocessen är det möjligt att kräva en speciell laserstråle som pekar skärlinjen på materialet innan man börjar arbeta. Det kan inte sättas på samma maskin med hydraulisk buntanordning.

Vinkeldisplay
Det är möjligt att se den inställda vinkeln genom en digital display på panelkontroll.

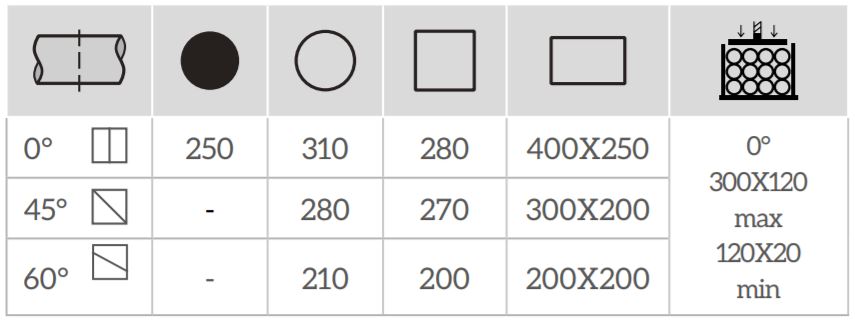

Teknisk data	Enhet	Värde
Skärbandets bredd	[mm]	34
Skruvöppningsbredd	[mm]	400
Måtten på skärbandet	[mm]	4020x34x1.1
Skärbandshastighet	[m/min]	18-100
Skärbandsmotoreffekt	[kW]	2.2
Arbetshöjd	[mm]	890
Slutligt avfall	[mm]	80
Längden på ett enda pass	[mm]	515
Kylvätsketankens kapacitet	[l]	100
Hydraulisk reservoarkapacitet	[l]	20
Mått	[mm]	1850x2200x1990
Vikt	[kg]	990
