IMET KTECH 502 F2000 automatisk pelarbandsåg

Bandsågar

IMET KTECH 502 F2000 automatisk pelarbandsåg

289 526,00 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

KTECH 502 är en automatisk bandsåg med två kolumner som inkluderar den mest avancerade CNC-tekniken som finns tillgänglig för att skära profiler i en vinkel på 60° till höger och vänster. KTECH har ett 10-tums pekskärmsgränssnitt för att hantera skärprocessen och gå in i projektet.

Kvantitet

KTECH 502 har ett enkelt och intuitivt gränssnitt designat för att optimera användarupplevelsen: tack vare CNC-systemet och 10-tums pekskärm kan användaren hantera alla operativa funktioner i maskinen, ställa in 99 skärprogram och flera skärlängder på samma stång , ställ in antalet matarslag, antalet delar och bladhastighet. Det är också möjligt att utföra självdiagnostik för att upptäcka fel.

Bland huvudfunktionerna i Ktech är möjligheten att skapa ett kantskärningsprogram med hjälp av pekskärmen. Från AUTO-menyn väljer användaren de önskade inställningarna för skärprocessen (blad och matarhastighet), och kan sedan rapportera alla dess tekniska ritnings- och layoutdata på pekskärmen, reproducera de exakta måtten på stången för att fortsätta den önskade skärningen

Operatören kan välja, genom maskinparametrarna, att ställa in automatisk borttagning av skurna element på 3 olika sätt: 0

ingen utvisning; 1

utsöndring endast vid trimning; 2

utvisning av alla skurna bitar. Det är möjligt att ställa in kastlängden från maskinparametrarna.

Det är möjligt att använda mataren som en längdbegränsare vid skärning i den halvautomatiska cykeln genom att höja mataren till önskad längd (minst 270 mm, maximalt avstånd för bladet från mataren) med alternativet GÅ TILL; i detta fall kommer stången att laddas från avlastningssidan. Matarskruvstycket är helt stängt och kan användas som längdstopp.

KTECH line automatiska skärmaskiner har ett innovativt system med 4 kontrollerade axlar (tvärgående och skruvstädning, materialmatning och sågramsrotation), alla numeriskt styrda. Alla maskinrörelser och inställningar kan styras och ändras via pekskärmen.

Ramen på KTECH 502-sågen är elektriskt svetsad med en styv struktur och stor tjocklek. Den massiva designen hjälper till att minska vibrationer, bindning eller sakta ner under kapningsprocessen, vilket sparar sågbladets liv och hållbarhet. Hög skäreffektivitet även i de största tvärsnitten och solida material säkerställs av det vinklade bladet.

Den automatiska rotationen av sågramen hanteras av motorreduceraren och växelriktaren. Den hydrauliska kolven låser ljusbågen när det inställda läget nås. För att bibehålla renhet och möjliggöra perfekt rotation, fungerar ett luftreningssystem under rotation. Bågrotationseffekten är 0,55 kW.

KTECH-bandbladet är utrustat med en elektronisk växelriktare som gör att bladets hastighetsintervall kan utökas (från 18 till 100 m/min), tack vare vilken skärning är optimerad för ett brett spektrum av material, samtidigt som bladets livslängd sparas. För att arbeta även på ett bredare tvärsnitt och fullt material utan att belasta tejpen, har bladet hög spänning (2000 kg/cm2).

Det mekaniska materialdetekteringssystemet detekterar automatiskt den första punkten, vilket gör att ljusbågen snabbt kan närma sig materialet. Spetsskärningsprocessen styrs av en mikrobrytare placerad på de rörliga bladstyrningarna, som automatiskt känner av slutet på skärprocessen.

Maskinen är utrustad med en 2000mm matare (3000mm matare finns) med ett integrerat rullbord. Rörelsen (hanteras via pekskärm) hanteras av en BMH 2,5 N-m borstlös motor med en växel. Minsta avfallslängd är 250 mm och minsta klipplängd är 10 mm.

Linjebandsågarna från KTECH har automatisk kontroll av storleken på detaljer tack vare en oändlig encoder och automatisk korrigering av skärlängden. Tack vare det innovativa vinkelmätsystemet (vinkelavläsningen ställs utanför maskinens mitt) kännetecknas maskinen av hög positioneringsnoggrannhet och bästa skärprecision.

Standardsmörjsystemet undviker avledning av kylvätska och håller arbetsområdet helt rent så att maskinen alltid kan arbeta på det mest effektiva sättet; Den fungerar tack vare en automatisk strömbrytare, har 2 munstycken och en 1,3-liters tank.

Premium Line automatiska bandskärare och halvautomatiska och automatiska Maxi Line bandskärare är som standard utrustade med en tvättpistol utformad för att hålla arbetsområdet rent och ta bort all smuts, vilket bibehåller maskinens högsta effektivitet.

Viktig!

Priset kan ändras beroende på valutakurs och ökade transportkostnader. Leveranstiden kan komma att förlängas.

Extrautrustning (extra betald):

Bladavvikelsekontroll
Det gör det möjligt att alltid ha skärprocess med rätt tolerans. Det är möjligt att ställa in den föredragna toleransen baserat på behoven för ett specifikt material eller skärvinkel (maximal tolerans: 0,2 mm).

UBuntskärningsanordning

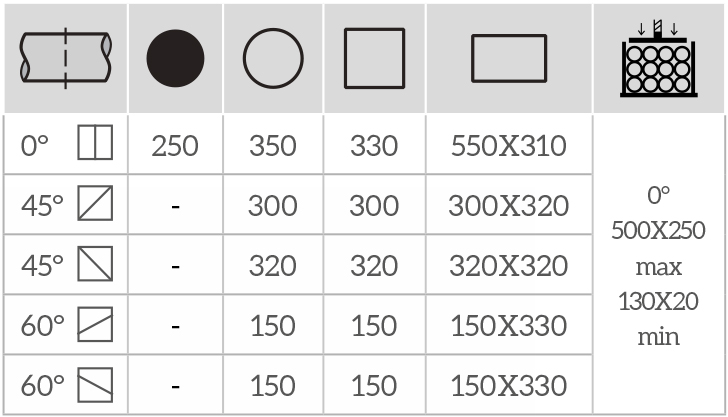

Hydraulisk buntskäranordning vars maximala skärkapacitet är 500x250 medan minsta kapacitet är 130x20mm. Minsta skrotände med buntskärning är 200 mm. det är möjligt att använda maskinen för geringsskärning bara genom att ta isär tryckanordningen.

Buntskärningsanordning
Tillsammans med trycket som placeras bredvid skruvstycket, görs buntskärningen också av en extra anordning placerad på den integrerade mataren på den yttre delen av matarens käftar. Denna enhet får inte tas bort för att använda geringsklippning.

Laserstråle
För att underlätta arbetsprocessen är det möjligt att kräva en speciell laserstråle som pekar skärlinjen på materialet innan man börjar arbeta.

Industry 4.0 Ready - SAWFACTORY
IMET automatiska maskiner kan anslutas till företagets nätverk och användas på distans tack vare SAWFACTORY och modem. SAWFACTORY är en dedikerad programvara som gör det möjligt att hantera skärprocessen från kontorsbordet genom att ställa in skärprogram och övervaka arbetsflödet tack vare den dedikerade webbappen. Programvaran gör det också möjligt att få hjälp av våra tekniker på distans.

Industry 4.0 Ready - OneLoad for MES
Satsen gör det möjligt att ladda från företagets kontor/MES till maskinprogramvaran en skärlista/program för att optimera det interna arbetsflödet samtidigt som man undviker eventuella misstag som maskinoperatören gör. Det är nödvändigt för kunden att ha en FTP-server på samma LAN där både SAW-program och skärprogram är installerade. En "genväg" är aktiverad på maskinkontrollen för att ladda skärlistorna och starta cykeln (satsen är endast tillgänglig om paketet "Industry 4.0 Ready" redan är installerat).

Industry 4.0 Ready - RealTime for MES
Satsen gör det möjligt att skicka direkt från maskinen till MES-informationen i realtid om: maskinstatus, situation med skära bitar, automatisk cykelförlopp. Anslutningen tillhandahålls via en webbtjänst som görs tillgänglig av användaren på sitt eget LAN; webbtjänsten kommer att fungera som ett filter mellan bandsågen och den interna MES (satsen är endast tillgänglig om paketet "Industry 4.0 Ready" redan är installerat)

Märkningssystem
Det är tillgängligt för KTECH 502-652-modeller, det automatiska bläckmarkeringssystemet som gör det möjligt att trycka in en kod på skurna bitar för att underlätta materialvalet efter snittet: märkningssystemen fungerar före snittet och dess programmering är integrerad med maskinens CNC (vilket gör att skapa ett unikt program via KTECH-pekskärmen) men den är utrustad med en egen oberoende pekskärm.

Nedmatning av sågram med kulskruv
Den finns tillgänglig på begäran. Nedmatningsnedgången för sågramen med kulskruv och servomotor. Genom att lägga till dessa funktioner kan användaren få tillgång till det automatiska parametreringssystemet och det interna materialbiblioteket som han också kan utöka med sina anpassade parametrar. Alternativet inkluderar också styrd rörelse av bladstyrningen och möjligheten att styra avlastningsanordningen.

Metallskyddsbarriärer
Enligt CE-lagstiftningen är det också tillgängligt skyddssäkerhetssystemet tillverkat av metalliska barriärer som täcker maskinen på 4-sidan med CNC-styrda åtkomstdörrar för att reglera och kontrollera operatörens åtkomst till arbetsplats.

Säkerhetsfotoceller
Det är möjligt, om användaren inte vill ha ett fullständigt skyddssystem för metalliska barriärer, att installera ett par fotoceller istället för en av metallsidan.

Teknisk data	Enhet	Värde
Skärbandets bredd	[mm]	34
Skruvöppningsbredd	[mm]	500
Måtten på skärbandet	[mm]	4250x34x1.1
Skärbandshastighet	[m/min]	0-100
Skärbandsmotoreffekt	[kW]	2.2
Arbetshöjd	[mm]	845
Slutligt avfall	[mm]	240
Längden på ett enda pass	[mm]	2000
Mått	[mm]	3700x2300x2180
Vikt	[kg]	2250
