Automatisk ytslip KGS 1640 AHS
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

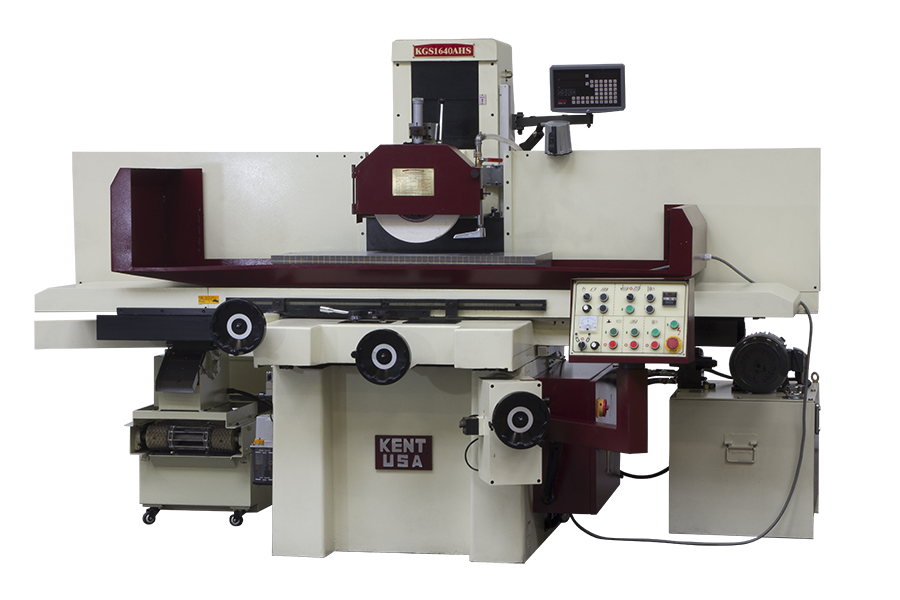

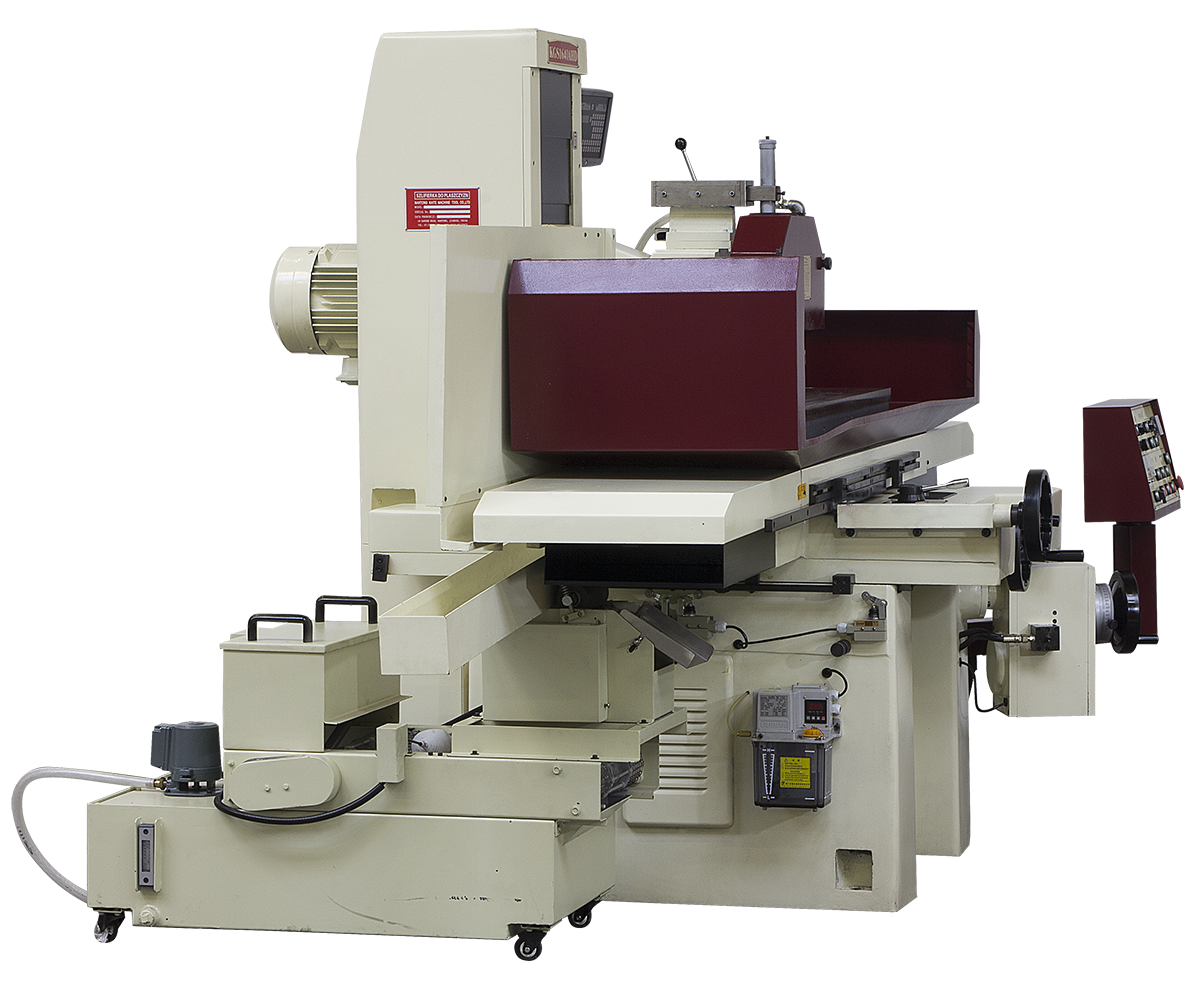

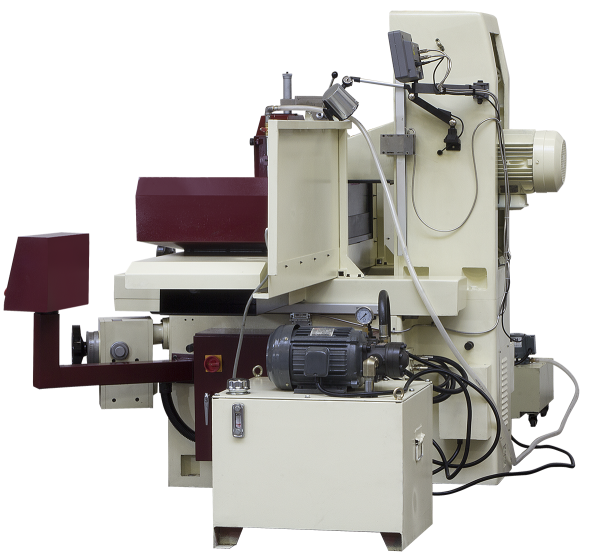

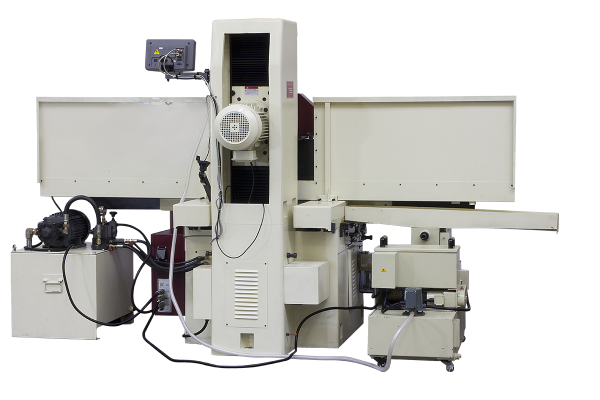

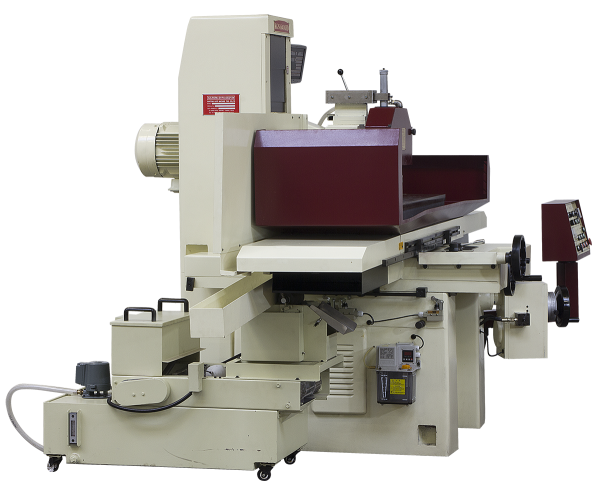

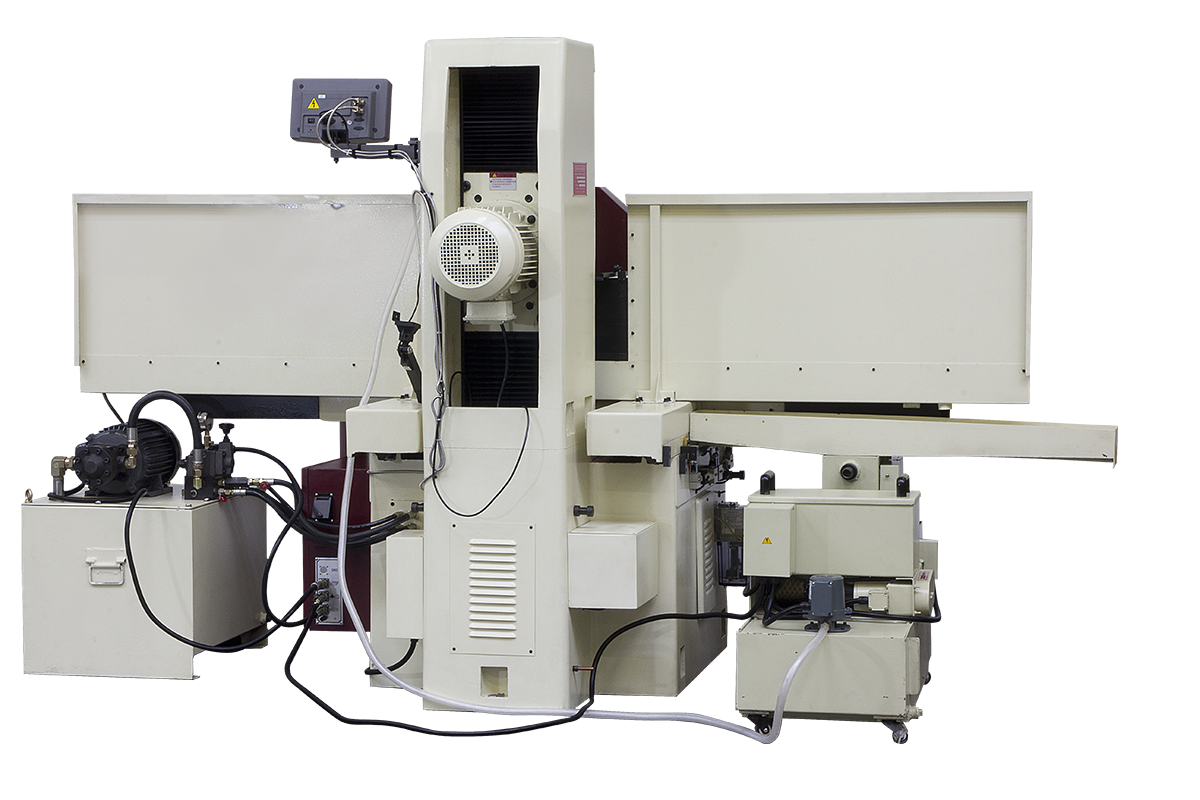

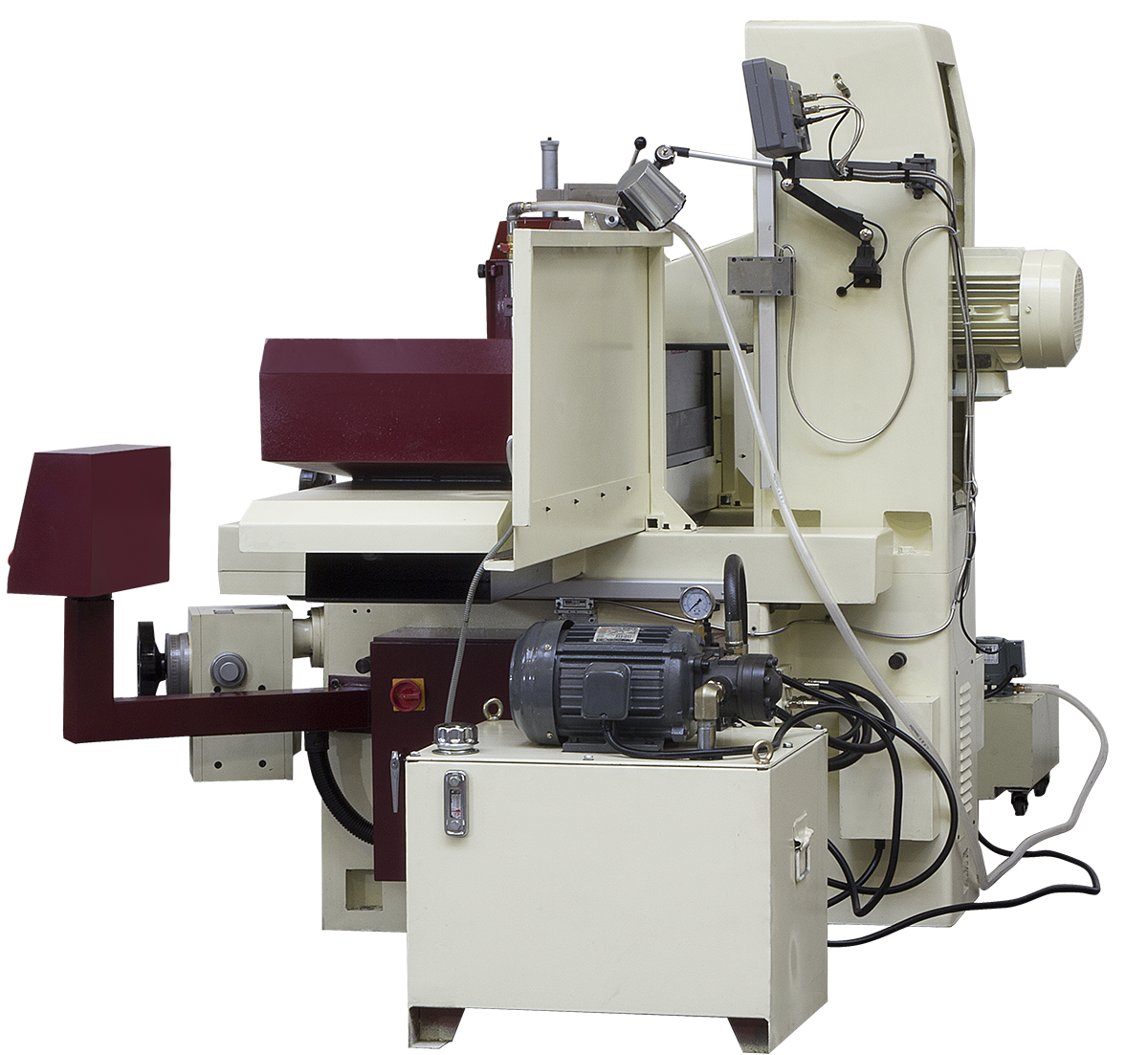

Den automatiska ytslipmaskinen KGS 1640 AHS är tillverkad av företaget KAITE, känt på marknaden i flera år. Drivning för Y/Z-axeln Siemens servomotor styrd av Siemens PLC, korsmatningsstigning 0,01 mm, automatisk matningsstigning (Z - ner) 0,002, för Y-axeln en kinesisk kulskruv, och för Z-axeln - en trapetsskruv.
Kvantitet
Lägg till i kundvagn
Den automatiska ytslipmaskinen KGS 1640 AHS är tillverkad av företaget KAITE, känt på marknaden i flera år. Drivning för Y/Z-axeln Siemens servomotor styrd av Siemens PLC, korsmatningsstigning 0,01 mm, automatisk matningsstigning (Z - ner) 0,002, för Y-axeln en kinesisk kulskruv, och för Z-axeln - en trapetsskruv. Den kännetecknas av en modern och stabil konstruktion. Huvudkropparna är gjorda som exakta järngjutgods. Tack vare detta är strukturen tillräckligt tung och styv och dämpar vibrationer. Kvarnen har en mycket rik standardutrustning. Bordets längsgående rörelse utförs hydrauliskt med mjuk hastighetsreglering.
Spindeln är baserad på vinkelkontaktlager. Spänningen i lagren säkerställer en glappfri drift av spindeln, tack vare vilken slipnoggrannhet på upp till 2 mikron kan erhållas.
Hydraulsystemet baserat på specialdesignade ventiler säkerställer en skonsam ändring av bordsrörelsens riktning, utan betydande överbelastningar och ryck.
Små arbetsstycken kan hållas mindre väl av ett elektromagnetiskt bord med standarddelning. För att säkerställa korrekt hållning av små arbetsstycken bör ett elektromagnetiskt bord med mindre stigning (tillval) användas.
Standard utrustning:
- Slipskiva
- Bakre skydd
- Elektromagnetiskt bord
- Automatisk matning för 2 axlar
- Kulskruv för Y-axel, trapetsformad för Z
- Microfeed
- Statisk hjulbalanserare
- CE-försäkran om överensstämmelse
- Användarmanual på engelska
Extrautrustning (extra avgift):
- Upprätthålla bordets drift vid strömavbrott - UPS
- Anordning för parallell dressing av slipskivan
- Anordning för vinkelslipning av slipskivan
- Grundläggande magnetisk separator
- Magnetisk separator med kylvätskepump och pappersfilter
- Digital avläsning för 2 axlar
| Teknisk data | Enhet | Värde |
|---|---|---|
| Bordets bredd | [mm] | 400 |
| Bordslängd | [mm] | 1000 |
| Längsgående matning | [mm] | 1120 |
| Korsmatning | [mm] | 450 |
| Avstånd från bordsytan till spindelaxeln | [mm] | 600 |
| Maximal bordsbelastning | [kg] | 700 |
| T-spår för bordsklämning | [mm] | 3 x 14 |
| Bordshastighet | [m/min] | 5 - 25 |
| Tvärgående rörelse per 1 division av nockskala | [mm] | 0,02 |
| Tvärgående rörelse per hjulvarv | [mm] | 5 |
| Tvärgående automatisk matning per skär (SD1) | [mm] | 0,5 |
| Tvärgående automatisk matning per skär (SD2) | [mm] | 0,001 |
| Accelererad korsmatning | [mm/min] | 790 |
| Slipskiva storlek | [mm] | 355 x 40 x 127 |
| Spindelrotation | [rpm/min] | 0 - 1450 |
| Matning per varv av MGP-hjulet | [-] | x1, x10, x100 |
| Minimal automatisk vertikal matning | [mm] | 0,005 – 0,025 |
| Huvudmotoreffekt | [kW] | 5,5 |
| Hydraulisk pumpmotoreffekt | [kW] | 2,2 |
| Kylmedelspumpens motoreffekt | [W] | 90 |
| Korsmatningsmotoreffekt | [W] | 90 |
| Golvarea upptagen | [mm] | 3600 x 2600 |
| Vikt | [kg] | 2950 |
