Automatisk ytslipmaskin KENT KGS 818 SD1 / SD2
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

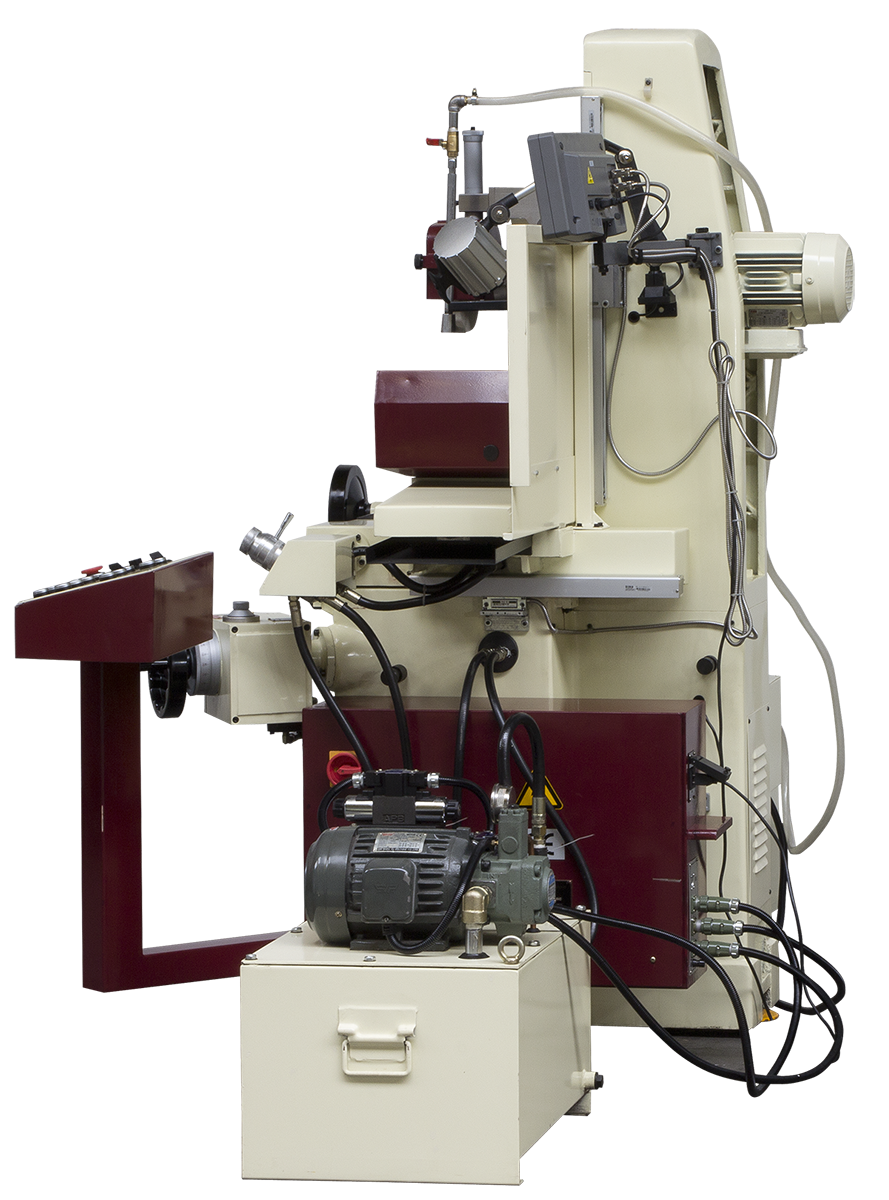

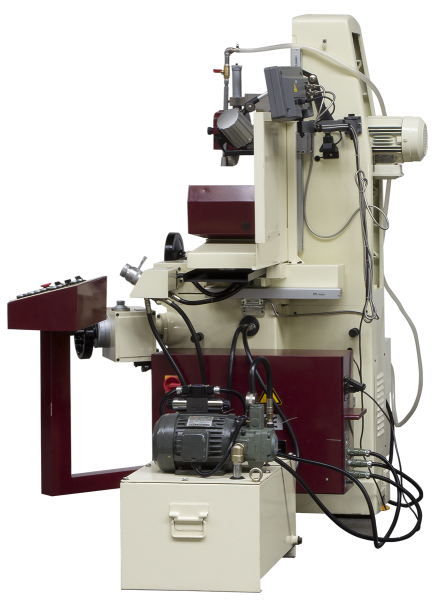

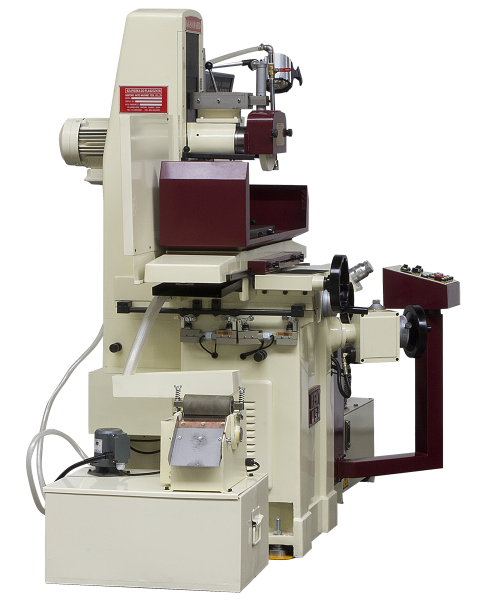

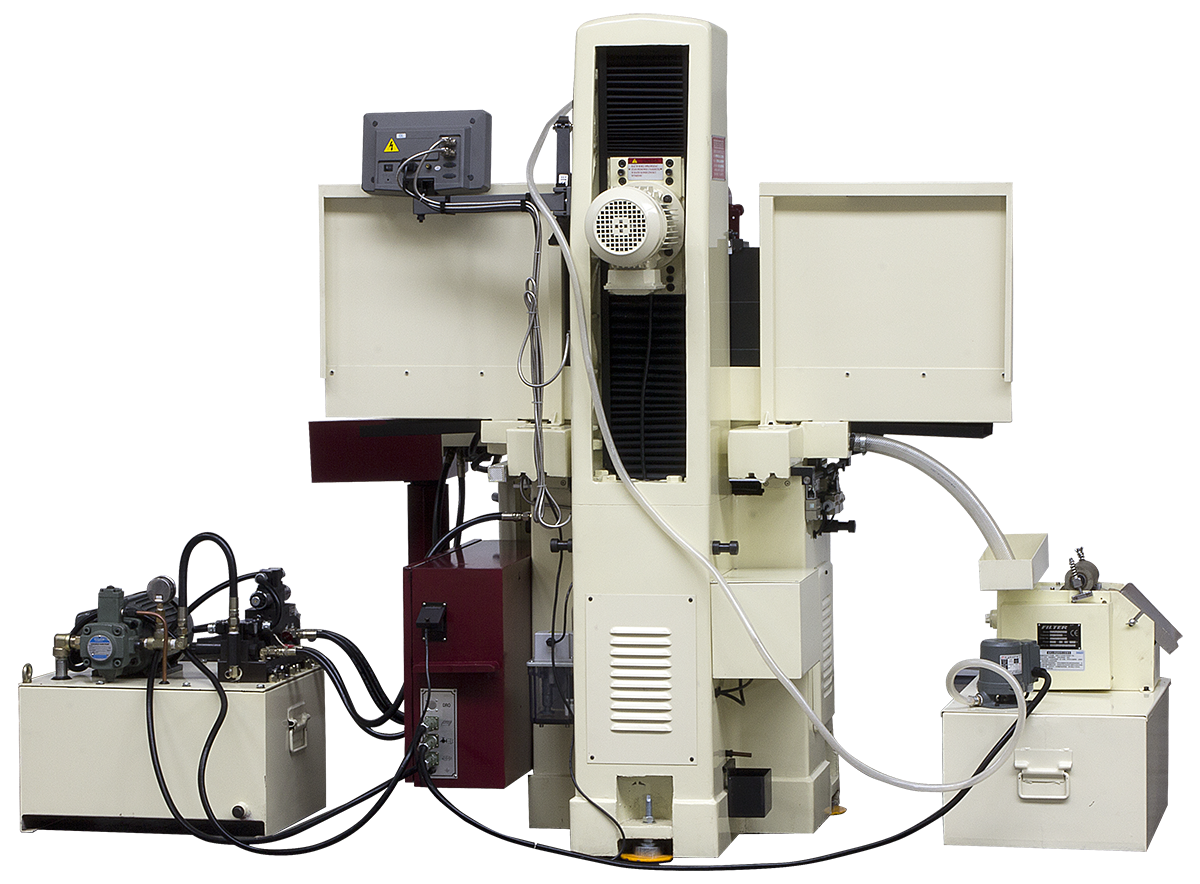

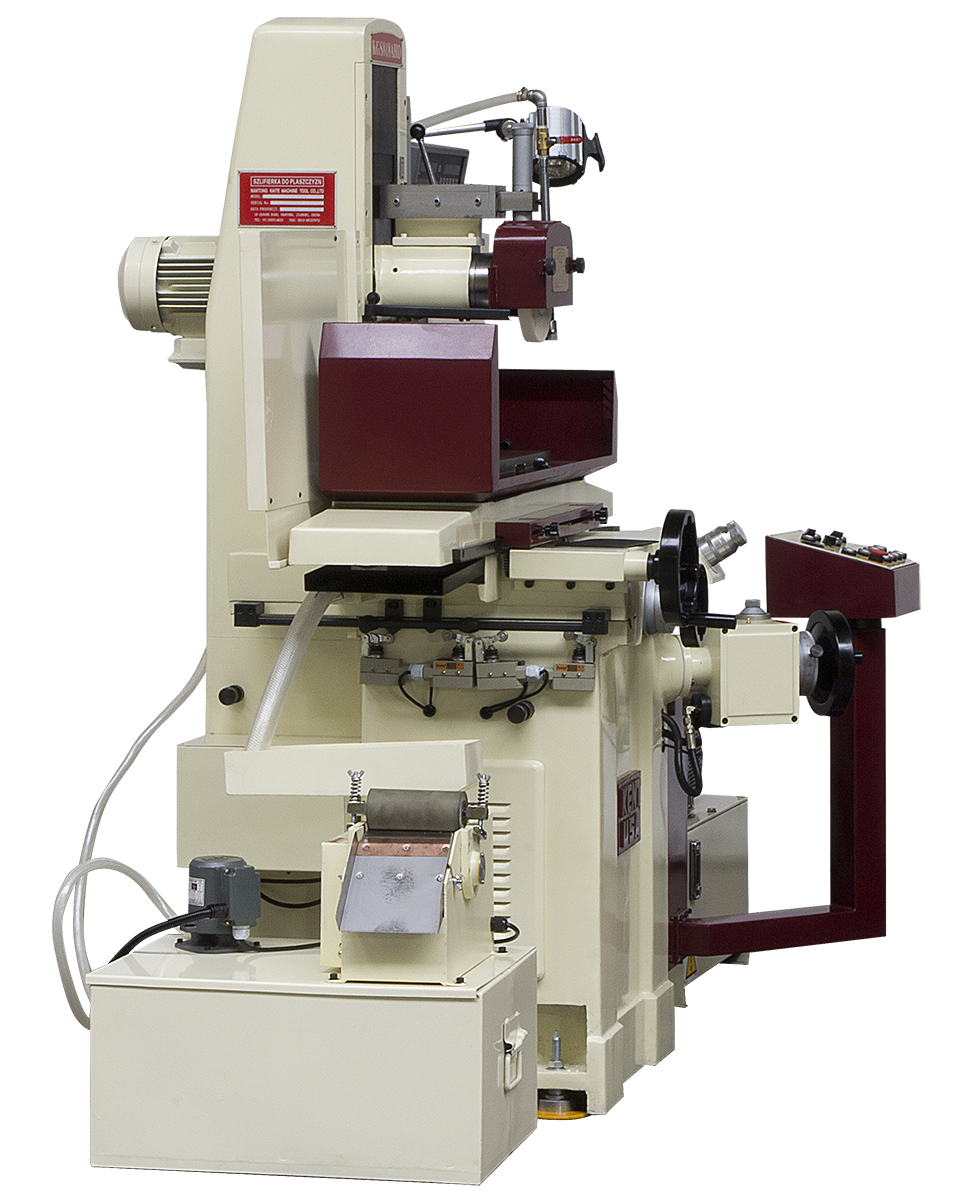

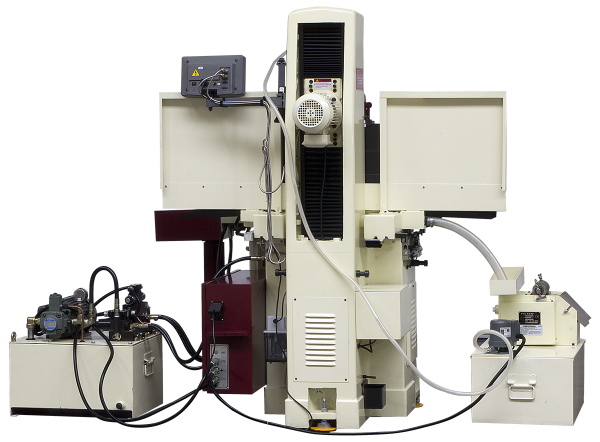

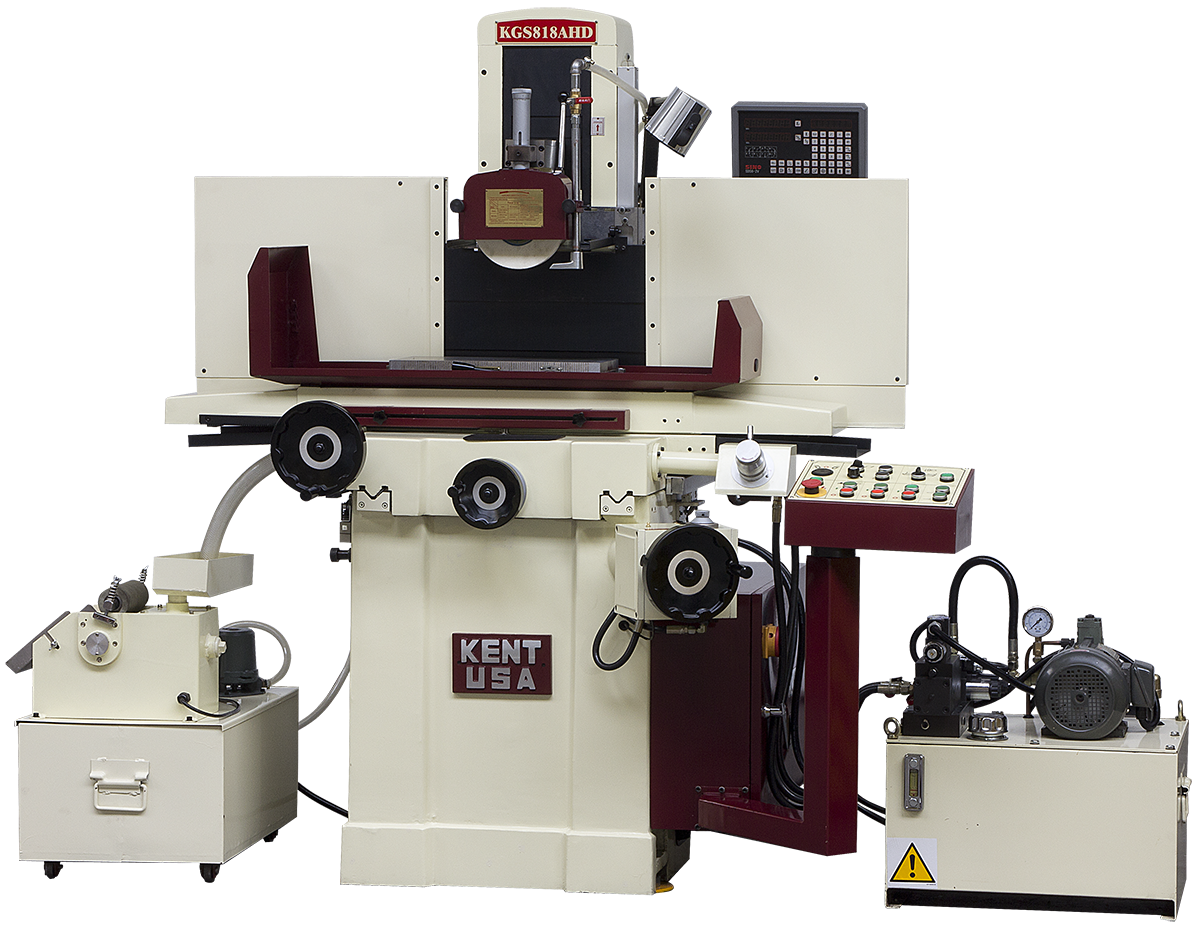

KENT USA KGS 818 SD1/SD2 automatisk ytslipmaskin utrustad med en Siemens PLC-styrenhet och en Siemens-servomotor som ansvarar för att styra den vertikala rörelsen för huvudstocken (Z-axeln). Automatisk vertikal matning på 0,001-0,1 mm/pass och 0,01 stigning för tvärmatning (Y-axel) ger möjlighet att utföra grovslipning, finbearbetning och gnistbildning i en arbetscykel. Z-axel kulskruv - taiwanesisk produktion, Y-axel kulskruv - kinesisk produktion.
Den automatiska ytslipmaskinen KENT USA KGS 818 SD1/SD2 använder Siemens + MPG PLC-styrenheten och är en maskin med förmågan att programmera en hel cykel av detaljslipning. Utökade versioner av KGS AHS-slipmaskiner, utrustade med en touchkontrollpanel, finns i två grundversioner:
KGS SD1 - Slipmaskin utrustad med en PLC-styrenhet och en servomotor som ansvarar för att styra den vertikala rörelsen av toppstocken. Automatisk vertikal matning på 0,001-0,1 mm/pass ger möjlighet att utföra grovslipning, finbearbetning och gnistbildning i en arbetscykel.
KGS SD2 - Slipmaskin utrustad med två servomotorer som styr den vertikala matningen av huvudstocken och den tvärgående matningen av arbetsbordet. Tack vare den automatiska tvärmatningen med möjlighet till en exakt matning på 0,001mm/pass är det möjligt att exakt slipa de vertikala kanterna på detaljen, spåren eller spåren.
Varje KGS-slipmaskin, utrustad med en hydraulisk drivning för längsgående förflyttning av arbetsbordet, kan finnas i versionerna SD1 eller SD2.
Små arbetsstycken kan hållas mindre väl av ett elektromagnetiskt bord med standarddelning. För att säkerställa korrekt hållning av små arbetsstycken bör ett elektromagnetiskt bord med mindre stigning (tillval) användas.
Standard utrustning:
- Slipskiva
- Bakre skydd
- Magnetbord
- PLC-styrenhet med Siemens pekpanel
- MPG-ratt
- Vertikal och tvärgående matarkulskruv
- Vertikal matarservo i SD1-maskiner
- Servomotor för vertikal och lateral matning i SD2-maskiner
- Statisk hjulbalanserare
- CE-försäkran om överensstämmelse
- Användarmanual på engelska
Extrautrustning (extra avgift):
- Upprätthålla bordets drift vid strömavbrott - UPS
- Anordning för parallell dressing av slipskivan
- Anordning för vinkelslipning av slipskivan
- Grundläggande magnetisk separator
- Magnetisk separator med kylvätskepump och pappersfilter
| Teknisk data | Enhet | Värde |
|---|---|---|
| Bordets bredd | [mm] | 200 |
| Bordslängd | [mm] | 460 |
| Längsgående matning | [mm] | 510 |
| Korsmatning | [mm] | 250 |
| Avstånd från bordsytan till spindelaxeln | [mm] | 530 |
| Maximal bordsbelastning | [kg] | 150 |
| T-spår för bordsklämning | [mm] | 1 x 14 |
| Bordshastighet | [m/min] | 0 - 25 |
| Tvärgående rörelse per 1 division av nockskala | [mm] | 0,02 |
| Tvärgående rörelse per hjulvarv | [mm] | 5 |
| Tvärgående automatisk matning per skär (SD1) | [mm] | 0,5 – 12 |
| Tvärgående automatisk matning per skär (SD2) | [mm] | 0,001/0,01/0,1 |
| Accelererad korsmatning | [mm/min] | 780 |
| Slipskiva storlek | [mm] | 200 x 25 x 32 |
| Spindelrotation | [rpm/min] | 0 - 2850 |
| Matning per varv av MGP-hjulet | [-] | x1, x10, x100 |
| Minimal automatisk vertikal matning | [mm] | 0,001 |
| Huvudmotoreffekt | [kW] | 1,5 |
| Hydraulisk pumpmotoreffekt | [kW] | 1,5 |
| Kylmedelspumpens motoreffekt | [W] | 90 |
| Korsmatningsmotoreffekt | [W] | 60 |
| Golvarea upptagen | [mm] | 2500 x 1900 |
| Vikt | [kg] | 1320 |
