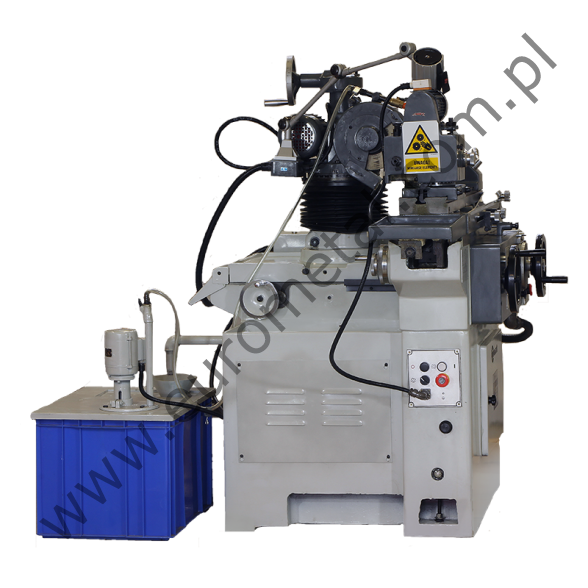

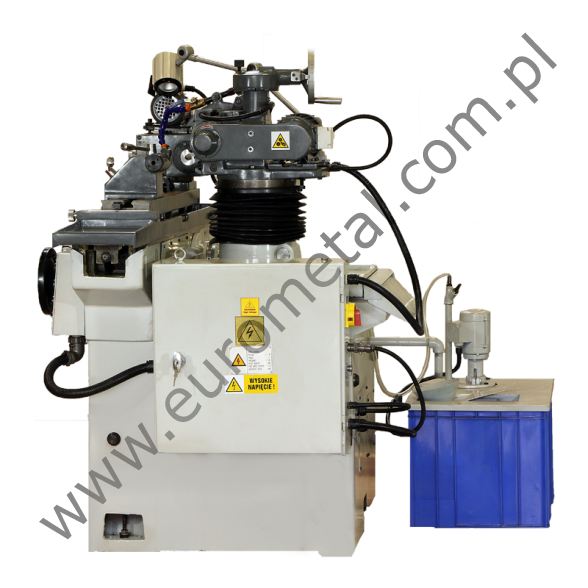

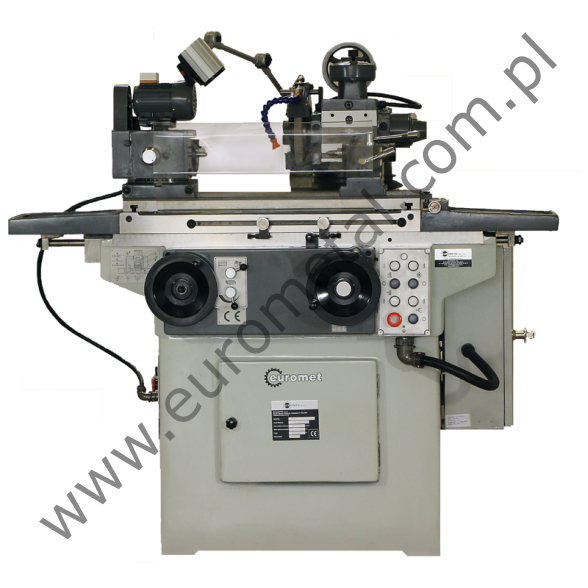

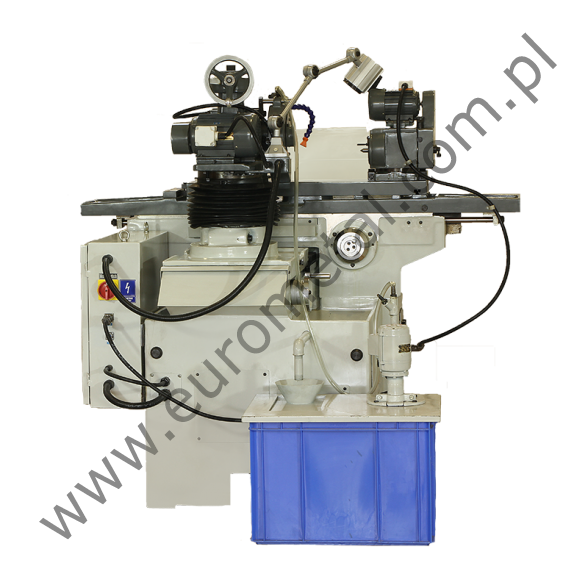

EUROMET SN-200 verktygsslipmaskin
71 552,25 zł netto
Ingen bedømmelse
12 månaders garanti
EUROMET SN-200 verktygsslip är en universell enhet som används för exakt och slutlig bearbetning av alla typer av cylindriska, plana och andra icke-standardiserade ytor. Den kännetecknas av de grundläggande egenskaperna hos axelslipmaskiner, ytslipmaskiner och verktygsslipar.
Kvantitet
Lägg till i kundvagn
EUROMET SN-200 verktygsslip är en universell enhet som används för exakt och slutlig bearbetning av alla typer av cylindriska, plana och andra icke-standardiserade ytor. Den kännetecknas av de grundläggande egenskaperna hos axelslipmaskiner, ytslipmaskiner och verktygsslipar.
Huvudsyftet med multifunktionsslipen SN-200 är att utföra brett förstådda, små sliparbeten och slipverktyg.
På enheten är det möjligt att slipa både yttre och inre ytor, till exempel rör, tack vare användningen av ett speciellt huvud, som är en standardutrustning för maskinen.
Standard utrustning:
- kylsystem
- slipskiva - 6 st.
- invändigt sliphuvud
- spindel för utvändig slipning
- 3-käftschuck
- hund-
- stadig vila
- vänster stjärt
- byrå (utan diamant)
- hjulavdragare - 3 st.
- Kilrem - 2 st.
- statisk balanseringsmaskin för slipskivor
- slipskivfläns - 3 st.
- centreringshylsor - 2 st
- slipskivaskydd - 2 st.
- manual på engelska
Extrautrustning (extra avgift):
- dammutsug
- magnetiskt arbetsbord
- fäste för slipborrar
- universal byrå för en slipskiva
| Teknisk data | Enhet | Värde |
|---|---|---|
| Arbetsstyckets diameter | [mm] | 200 |
| Sliplängd | [mm] | 500 |
| Externt slipdiameterområde | [mm] | 5 - 50 |
| Inre slipdiameterintervall | [mm] | 10 - 50 |
| Sliplängd för utvändig slipning | [mm] | 400 |
| Sliplängd för invändig slipning | [mm] | 75 |
| Maximala mått för ytslipning | [mm] | 100 x 50 |
| Maximal vikt för arbetsstycket | [kg] | 10 |
| Höjden på arbetsstyckets axel | [mm] | 100 |
| Mittavstånd mellan arbetsstyckets huvud och ändstocken | [mm] | 430 |
| Avstånd mellan betar mellan höger och vänster stjärt | [mm] | 500 |
| Spindel avsmalnande | [-] | Morse 2 |
| Spindelhastighet | [rpm/min] | 110 - 300 |
| Arbetsstyckeshuvudets rotationsvinkel | [°] | +/- 90 |
| Vertikal rörelse av slipskivans huvud | [mm] | 200 |
| Slipskivans korsrörelse | [mm] | 200 |
| Vertikal matning per handrattsvarv | [mm] | 1 |
| Vertikal matning per tomt | [mm] | 0,01 |
| Korsmatning per handrattsvarv | [mm] | 0,25 |
| Korsfoder per tomt | [mm] | 0,005 - 0,02 |
| Slipskivans rotationsvinkel i horisontalplanet | [°] | +/- 90 |
| Slipskivans rotationshastighet | [rpm/min] | 2950 |
| Måtten på slipskivan | [mm] | 200 x 20 x 7 |
| Maksymalny przesuw stołu roboczego | [mm] | 480 |
| Korsmatning (hydraulisk) | [mm] | 0,1 - 6 |
| Korsmatning (servomotor) | [m/min] | ≤7 |
| Arbetsbordets matning per ett varv på vredet | [mm] | 17 |
| Arbetsbordets matning per ett varv på vredet | [mm] | 126 |
| Maximal rotationsvinkel för det övre bordet | [°] | +45/-30 |
| tailstock kon | [-] | Morse 2 |
| Tailstock ärm resa | [mm] | 14 |
| Hydraulsystemets arbetstryck | [MPa] | 0,8 - 1,2 |
| Hjälptryck | [MPa] | 0,5 - 0,6 |
| Smörjtryck | [MPa] | 0,08 - 0,15 |
| Kylmedelspumpens kapacitet | [l/min] | 22 |
| Motorkraft för slipskivor | [kW] | 1,1 |
| Arbetsstyckets huvudmotoreffekt | [kW] | 0,18 |
| Hydraulisk pumpmotoreffekt | [kW] | 0,75 |
| Kylmedelspumpens motoreffekt | [kW] | 0,125 |
| Spånavskiljare motoreffekt | [kW] | 0,75 |
| Total kraft | [kW] | 2,525 |
| Nivån av ljud som avges överstiger inte | [dB] | 79 |
| Mått | [mm] | 1520 x 1131 x 1173 |
| Nettovikt | [kg] | 1350 |
