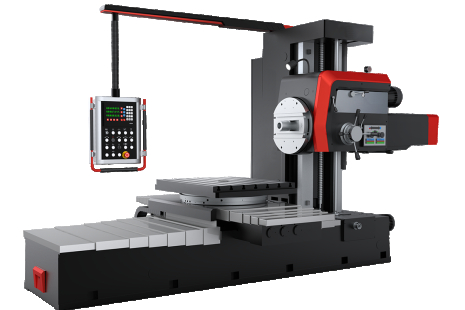

EUROMET WFA 110 C3 bordsborrmaskin är baserad på en pålitlig och klassisk design. Maskinen är designad för att bearbeta stora detaljer: grov och tråkig finish. Perfekt för invändig borrning, rullning och spårning tack vare frontplattans radiella matning. Den optiska positioneringsanordningen 4x90 säkerställer hög bearbetningsnoggrannhet vid svarvning av stora element. Den exakta axeldisplayen ger utmärkt positioneringsnoggrannhet och linjäritet.
EUROMET WFA 110 C3 bordsborrmaskin är baserad på en pålitlig och klassisk design. Maskinen är designad för att bearbeta stora detaljer: grov och tråkig finish. Perfekt för invändig borrning, rullning och spårning tack vare frontplattans radiella matning. Den optiska positioneringsanordningen 4x90 säkerställer hög bearbetningsnoggrannhet vid svarvning av stora element. Den exakta axeldisplayen ger utmärkt positioneringsnoggrannhet och linjäritet.i.
Beteckning | Standardkonfiguration | Värde/enhet | Beskrivning |
HT 140 | 1400 x 1600 / 8 ton / Hydraulisk | 600mm | Övervaka till Axis-B |
HT 160 | 1600 x 2500 / 8 ton / Hydraulisk | 600mm | Övervaka till Axis-B |
HT 200A | 2000 x 2500 / 20 ton / Mekanisk | 1500mm | Monitor för Z-axel / B-axel-Z 2000mm |
HT 200A | 2500 x 2500 / 20 ton / Mekanisk | 1500mm | Monitor för Z-axel / B-axel-Z 2000mm |
HT 200A | 2500 x 3000 / 20 ton / Mekanisk | 1500mm | Monitor för Z-axel / B-axel-Z 2000mm |
HT 200A | 2000 x 3000 / 20 ton / Mekanisk | 1500mm | Monitor för B-axel / Z-axel 2000mm |
HT 200B | 2000 x 2500 / 20 ton / Hydraulisk | 1500mm | Övervaka till Axis-Z |
HT 200B | 2000 x 2500 / 20 ton / Hydraulisk | 1500mm | Övervaka till Axis-B |
Teknisk data | Enhet | Värde |
---|---|---|
Spindeldiameter | [mm] | 110 |
Vridmoment | [Nm] | 1225 |
Spindeltryck | [N] | 12250 |
Antal spindelhastigheter | [-] | 22 |
Spindelhastighetsområde | [rpm/min] | 8 - 1000 |
Ansiktshuvudets diameter | [Nm] | 1960 |
Ansiktshuvudets diameter | [mm] | 630 |
Frontal hastighetsområde | [rpm/min] | 4-200 |
Bordsarbetsyta (längd) | [mm] | 1250 |
Bordsarbetsyta (bredd) | [mm] | 1100 |
Bordsbelastning | [kg] | 3000 |
T-spår | [mm] | 22 |
Antal T-platser | [-] | 7 |
Mata in X-axeln | [mm] | 1600 |
Mata in Y-axeln | [mm] | 1200 |
Mata in Z-axeln | [mm] | 1400 |
Spindelslag i W-axeln | [mm] | 600 |
Spindelslag i U-axeln | [mm] | 180 |
Vridbord i B-axeln | [°] | 360 |
Bordshastighet | [mm/min] | 2500 |
Axelhastighetsområde | [mm/rpm] | 0,32-2500 |
Systemavläsningsnoggrannhet (X, Y, Z) | [mm] | 0,005 |
Systemavläsningsnoggrannhet (B) | [mm] | 0,001 |
Huvudmotoreffekt | [kW] | 15 |
Mått | [mm] | 5120x3380x3100 |
Vikt | [kg] | 18000 |
