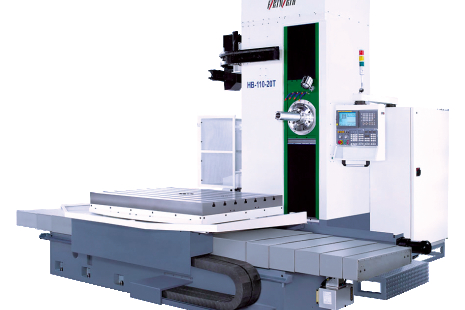

FORWORTH HB110B CNC-borrmaskin
Pris individuellt
Ingen bedømmelse
12 månaders garanti
Kontakta en näringsidkare:
Michał Bartoszuk
E-mail: michal.bartoszuk@eurometal.com.pl
Telefon: 603505252
Michał Bartoszuk
E-mail: michal.bartoszuk@eurometal.com.pl
Telefon: 603505252
FORWORTH HB110B CNC-borrmaskin är en anordning för bearbetning av stora element, som möjliggör borrning, fräsning, borrning, borrning, inriktning av hål i kropparna på alla maskiner och andra strukturer. HB-seriens borrmaskiner är avancerade anordningar som tack vare de rymliga verktygsmagasinen möjliggör en omfattande bearbetning av arbetsstycket från gjutämnet till färdig form. CNC-styrning för 5 axlar garanterar exakt, repeterbar bearbetning.
FORWORTH HB110B CNC-borrmaskin är en anordning för bearbetning av stora element, som möjliggör borrning, fräsning, borrning, borrning, inriktning av hål i kropparna på alla maskiner och andra strukturer. HB-seriens borrmaskiner är avancerade anordningar som tack vare de rymliga verktygsmagasinen möjliggör en omfattande bearbetning av arbetsstycket från gjutämnet till färdig form. CNC-styrning för 5 axlar garanterar exakt, repeterbar bearbetning.
Roterande bord: exakt bord som drivs av servomotor, position avläst från pulsgivaren, rotationsstigning vid ingången 0,001˚, full 360˚-axelkontroll. Mekaniskt lås när bordet står i vinkeln 0 ˚ -90 ˚ -180 ˚ -270 ˚. I hela området för bordsrotation, efter dess inställning, en hydraulisk klämma. Massan av den bearbetade detaljen är 5000 kg.
Stomme: pelare, vridbordsbädd 2 glidskenor, huvudbädd 4 glidskenor, enhetliga gjutgods. För HB-110-20T har huvudbädden 3 guider, bädden under pelaren har 3 guider, Y-axeln realiseras genom att flytta pelaren med headstocken. Enhetliga gjutningar. Avläsning av positionen för X-, Y-, Z-axlarna från linjalerna.
Spindel: 110 mm, ISO50, B 550 mm axel, dubbla rullager, hög precision NN. 2-växlad automatlåda. Spindelrotation 2500 rpm, vridmoment 135 kg-m. Avläsning av positionen för W-axeln från en linjal.
ATC verktygsmagasin för upp till 60 verktyg.
Styrning: Fanuc FS-0i-MF eller högre.
Standard utrustning:
- oljekyld spindel
- automatiskt centralsmörjsystem
- programmerbart kylsystem
- programmerbar avblåsning
- luftkonditionerat elskåp
- skruvspåntransportör
- automatisk avstängning M30
- MPG-ratt
- signallampa
- RS-232 port
- verktygslåda
- extern spåntransportör
Extrautrustning (extra avgift):
- arbetsbordsöverdrag
- kylning genom spindeln
- spindelstödhylsa
| Teknisk data | Enhet | Värde |
|---|---|---|
| Arbetsbordsmått (längd) | [mm] | 1000 |
| Arbetsbordsmått (bredd) | [mm] | 1000 |
| T-slots | [mm] | 22 x 9 x100 |
| Arbetsbordsbelastning | [kg] | 3000 |
| B-axel accelererad matning | [rpm/min] | 4 |
| X-axelns rörelse | [mm] | 2000 |
| Y-axelns rörelse | [mm] | 1400 |
| Z-axelns rörelse | [mm] | 1150 |
| Avstånd från spindelnosen till arbetsbordets yta | [mm] | 175~1475 / 0~1400 |
| Spindelspets | [-] | BT50 |
| Spindeldiameter | [mm] | 110 |
| Spindelhastighet | [rpm/min] | 5 - 2500 |
| Accelererad matning | [m/min] | dla osi: X,Y,Z,W: 15/12/15/6 |
| Arbetsflöden | [mm/min] | dla osi: X,Y,Z: 1-4000 W: 1-6000 |
| Verktygsmagasinskapacitet | [st] | 60 |
| Verktygets längd | [mm] | 400 |
| Verktygets vikt | [kg] | 25 |
| Verktygets diameter | [mm] | ø125/ø250 |
| Verktygsbytestid | [s] | 15 |
| Spindelmotoreffekt | [kW] | 22/26 |
| X / Y / Z / B-axel servokraft | [kW] | 7/6/7/4/7 |
| Kraft till centralsmörjpump | [W] | 150 |
| Hydraulisk pumpkraft | [kW] | 3,7 |
| Spindel kylpumpseffekt | [kW] | 1,18 |
| Kylmedelspumpens effekt | [kW] | 1,32 |
| Oljetankens kapacitet | [l] | 250 |
| Styrning | [-] | Fanuc 0i-MD |
| Mått | [mm] | 4905x5116x3605 |
| Vikt | [kg] | 21000 |
