CNC-svarvar

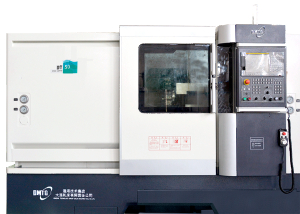

DMTG DТ-40 CNC-SVARV

Pris individuellt
Ingen bedømmelse
Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Piotr Tymiński
E-mail: piotr.tyminski@eurometal.com.pl
Telefon: 603505252

DMTG DТ-40 CNC-svarv med lutande bädd används ofta för bearbetning av element som axlar och skivdelar som används inom den petrokemiska och gruvindustrin i industrier som: bilindustrin, tillverkning av formar, lager, produktion av petroleummaskiner. Automatisering av många operationer, såsom svarvning och borrning, med ett arbetsstycke fastspänning.

DMTG DТ-40 CNC-svarv med lutande bädd används ofta för bearbetning av element som axlar och skivdelar som används inom den petrokemiska och gruvindustrin i industrier som: bilindustrin, tillverkning av formar, lager, produktion av petroleummaskiner. Automatisering av många operationer, såsom svarvning och borrning, med ett arbetsstycke fastspänning.
Maskinfunktioner:
  • Konfigurerbar spåntransport, redo för integration i produktionslinjer.
  • Ett rymligt arbetsområde som rymmer specialverktyg, automatisk lastning och lossning och annan specialiserad utrustning, vilket gör den särskilt lämplig för integration i produktionslinjer.
  • Utrustad med Fanuc 0i-TF(5)-systemet med USB-portar och en 10,4" LCD-färgskärm.
  • Konstruktion med hög styvhet: Sängen är gjuten som en helhet, med sängstyrskenan lutad 40°, vilket ger ett stort tvärsnitt, utmärkt styvhet och vibrationsdämpning. Detta säkerställer också hög skärprecision.
  • Hög effektivitet och låg ljudnivå: Maskinens huvuddrivsystem använder AC servomotordrift kombinerat med högeffektiv parallell kilremsöverföring för att direkt driva spindeln. Denna design undviker bullerproblem orsakade av växellådans kedjor.
  • Höghastighetsspindel med hög styvhet: Spindelns främre och bakre ändar är utrustade med precision, höghastighets NSK-spindellager med lämplig förspänningskraft. Kombinerat med idealiskt spännstöd och ett spindelhus av lådtyp kännetecknas spindeln av hög styvhet och förmåga att arbeta i höga hastigheter.
  • Mycket tillförlitligt hydrauliskt revolver med hög styvhet, vilket säkerställer hög tillförlitlighet och repeterbar positioneringsnoggrannhet.
  • Exakta och snabba längsgående och tvärgående drivningar. Maskinen använder kulskruvar och linjära rullstyrningar, vilket säkerställer hög växeleffektivitet och god noggrannhet. Detta säkerställer snabb och stabil rörelse av verktygshuvudet med hög positioneringsnoggrannhet.
  • Hydraulisk bakdosa med hög precision säkerställer noggrann centrering under svarvning.
  • Det automatiska centralsmörjsystemet säkerställer kontinuerlig och effektiv smörjning av styrningar och kulskruvar.
  • Komplett hölje för skydd. Maskinen är helt sluten för att förhindra kylvätskeläckage. Designen i industriell stil, layout med vänster skjutdörrar och höger kontrollpanel, ger ett estetiskt utseende som betonar funktionalitet, vilket ger föraren en säker och bekväm arbetsmiljö.
  • Det oberoende spån- och kylsystemet är utrustat med en högflödeskylpump och kedjespåntransportör, vilket ger forcerad kylning och automatisk spånavlägsning under svarvningsoperationer.

Standard utrustning:
  • Hydrauliskt verktygstorn med 12 lägen
  • nsk spindellager och x/z-axellager
  • x/z kulskruvar och x/z linjära styrningar
  • Hydraulisk chuck utan genomgående hål
  • Hydraulisk ändstock
  • Kedjespåntransportör
  • Automatiskt smörjsystem
  • Standard verktygssats
  • CE-certifikat
  • Bruksanvisning på engelska
Extrautrustning (extra betald):
  • Bakdosa med skruvdragning
  • Genomgående hydraulchuck och cylinder
  • Enhet för förinställningsverktyg
  • Luftkonditionering
  • Oljedimma separator
  • Stångmatare
  • Automatiska dörrar
  • Tysk hydraulisk vila

Teknisk data Enhet Värde
Vänd diameter över sängen [mm] 580
X-axelns rörelseområde [mm] 215
Z-axelns rörelseområde [mm] 600
Rotationshastighet [rpm/min] 4000
Spindelspets [-] A2-6 / Opcja: A2-8
Spindelflygning [mm] 70 (F87)
X/Z accelererad matning [m/min] 30/30
Diameter på axelhylsan [mm] 85
Huvudspindelmotor [kW] 7,5/11
Max vriddiameter (axel) [mm] 360
Max vriddiameter (skiva) [mm] 400
Max varvlängd [mm] 585/1085
Typ av guide [-] Prowadnica liniowa
Handtagsstorlek [*] 8 (10)
Max stångkapacitet (utrustad med genomgående hydraulchuck) [mm] F51 (F73)
Torntyp och antal verktyg [-] Hydrauliczna 12-pozycyjna wieża
Storlek på verktygsskaft [mm] 25x25
Indexeringstid (intill/längst bort) [s] 0,35/1,6
Stjärthopp [mm] 140
Positioneringsnoggrannhet för X/Z-axeln (C, Y) [mm] 0,005 / 0,007, 0,008
Repeterbarhetsnoggrannhet för X/Z-axeln (C, Y) [mm] 0,003 / 0,004, 0,005
Yttermått L x B x H [mm] 2922 x 1900 x 2010
Nettovikt [kg] 5300
