Tokarka CNC DynaTurn 102 nadaje się do toczenia zarówno prostych, jak i bardzo skomplikowanych detali, zarówno w produkcji akordowej, jak i seryjnej. Wrzeciono maszyny jest hartowane, wykonane z wysokiej jakości stali i umieszczone w łożyskach stożkowych.

Kvantitet

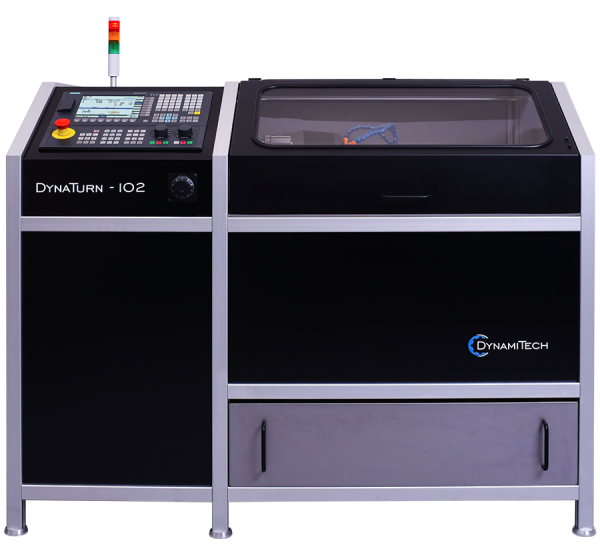

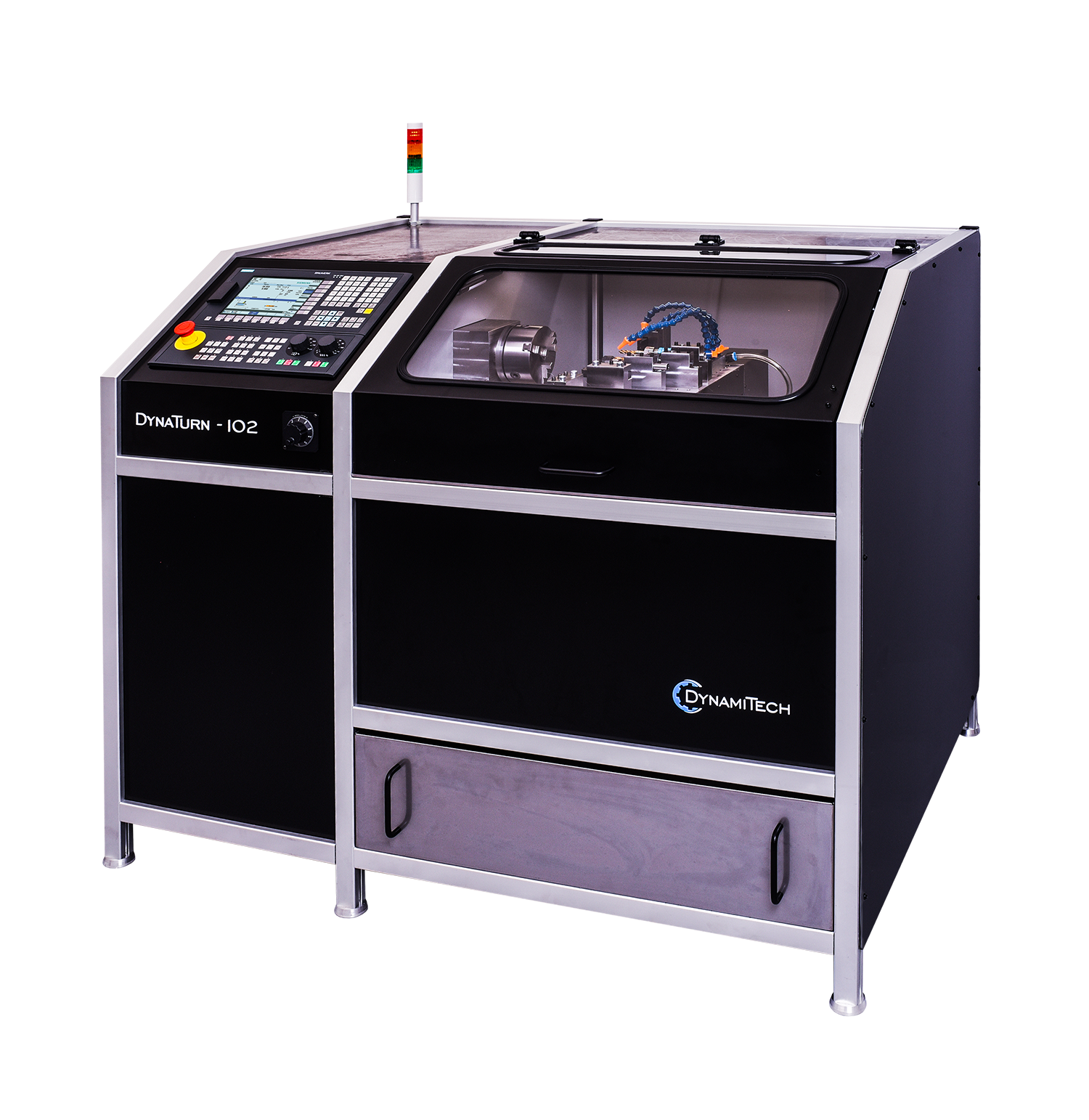

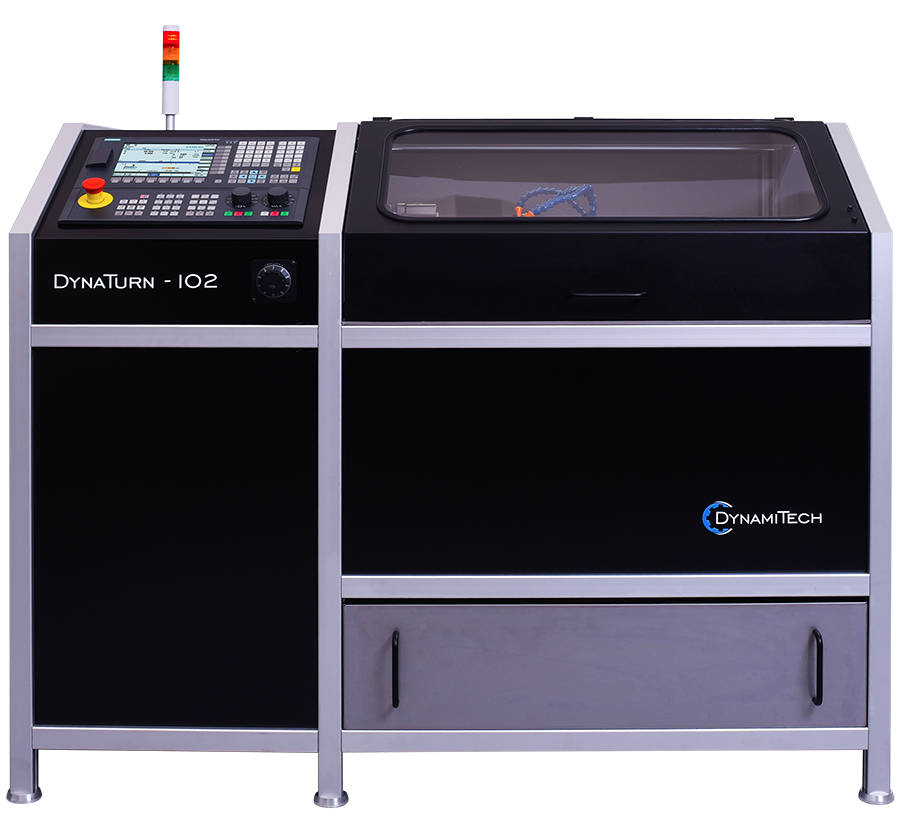

DynaTurn 102 CNC-svarven är lämplig för svarvning av både enkla och mycket komplexa detaljer, både i styck- och serietillverkning.

Maskinspindeln är härdad, tillverkad av högkvalitativt stål och placerad i koniska rullager. Detta är grundförutsättningen för smidig drift utan oönskade vibrationer. Spindeldriften tillhandahålls av en SIMOTICS asynkronmotor med exakt positionering. Tack vare lämpliga tillbehör är det möjligt att installera drivna verktyg på maskinen, t ex för borrhål i planen, fräsning av spår etc.

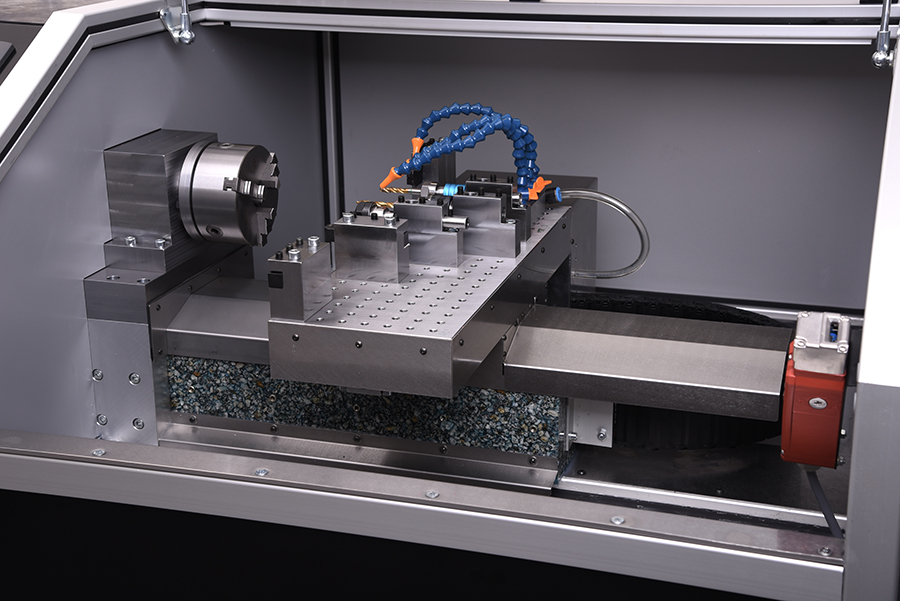

På grund av maskinens storlek uppnåddes hög styvhet. Detta beror främst på det kinematiska systemet och en mycket massiv avlagring av gjuten "mineralgjuten" granit. De längsgående och tvärgående stöden bildar tillsammans ett solidt korsbord placerat i en spänd BoschRexroth rullstyrning. Maskinen kan enkelt bearbeta svårbearbetade material som rostfritt stål, titan mm.

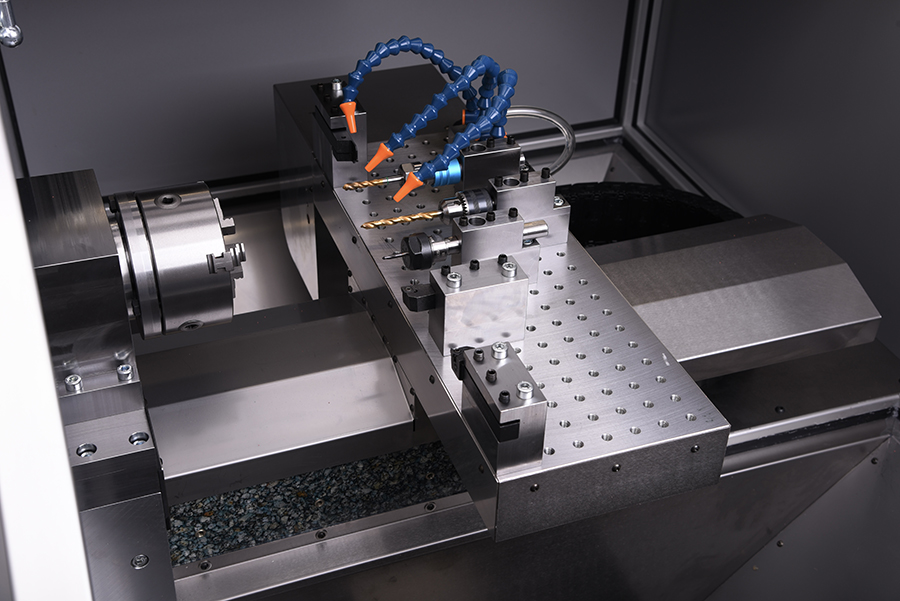

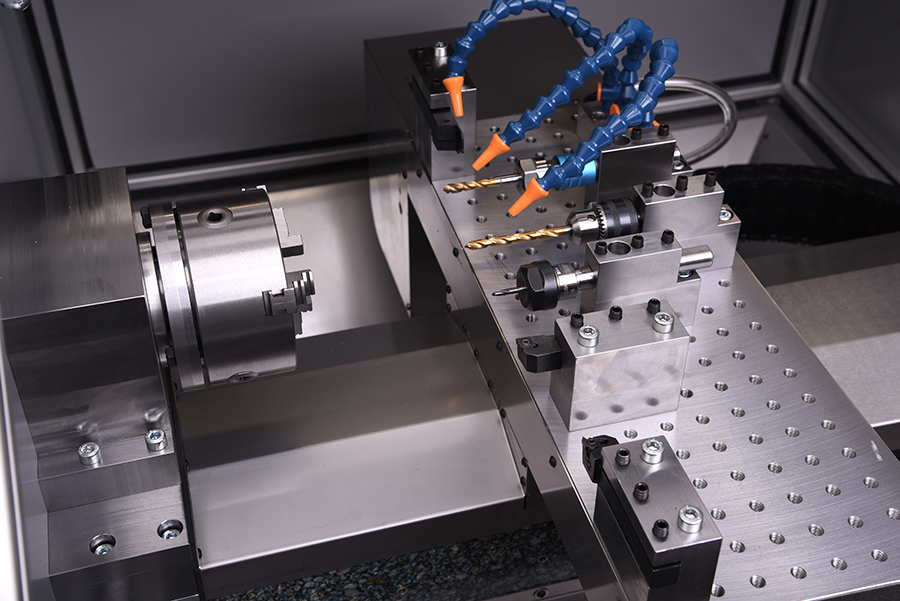

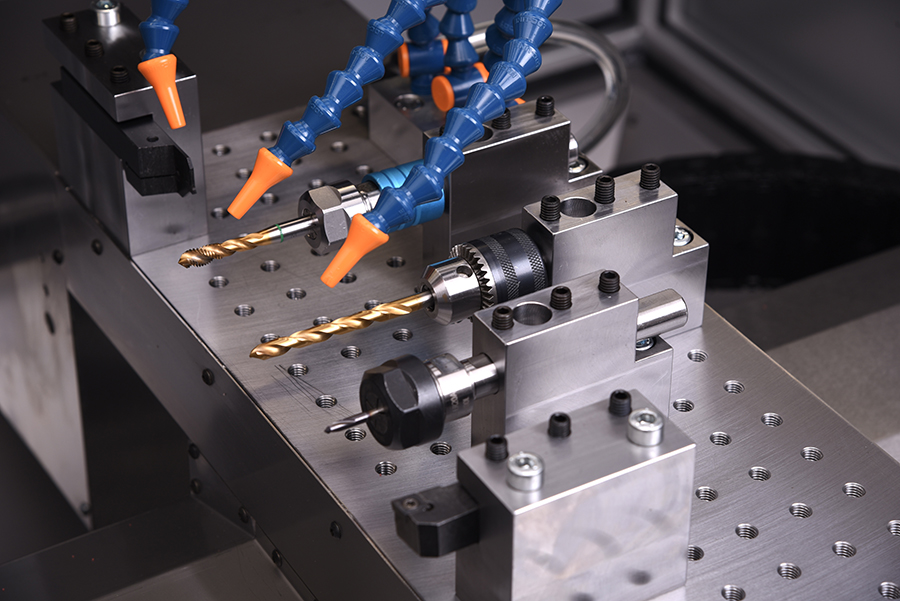

Tvärslidens tryckplatta är utrustad med ett gänggaller som möjliggör variabelt arrangemang av främre och radiella verktygshållare. Denna lösning är en naturlig garanti för hög styvhet, hastighet och noggrannhet i tillvägagångssättet.

Alla rörliga delar är täckta med en rostfri plåt och arrangerade så att spånen faller ner utan att stanna i uppsamlingstanken. Denna lösning underlättar inte bara drift, underhåll och justering avsevärt, utan minskar också avsevärt slitaget. Det finns en kylvätsketank med en pump under oljetråget.

GMaskinens huvudfunktioner:

Bäddstruktur - granitkomposit "mineralgjutning".
Spindel - härdat kvalitetsstål, placerad i koniska rullager, driven av en SIMOTICS asynkronmotor med exakt positionering - kan användas i drivna verktyg.
Linjärstyrning - BoschRexroth storlek 25, spänd.
Kulskruvar – BoschRexroth storlek 20, förspända.
Axeldrivning – SIMOTICS digitala servomotorer med absolut mätning och direkt anslutning till kulskruven.

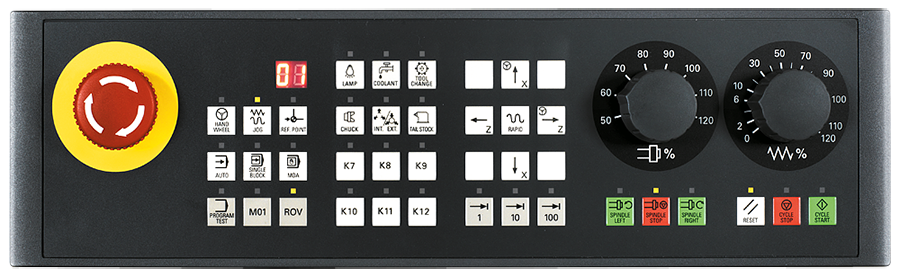

CNC-system - SIEMENS SINUMERIK 808 D ADVANCED, verkstadsprogrammering inklusive standardsvarvcykler, handratt.
Garanti - verkstadsservice, begagnade märkeskomponenter, SINUMERIK styrsystem - allt detta gör att vi kan ge användaren en standardgaranti på 36 månader för enskiftsdrift.

Kontrollsystem

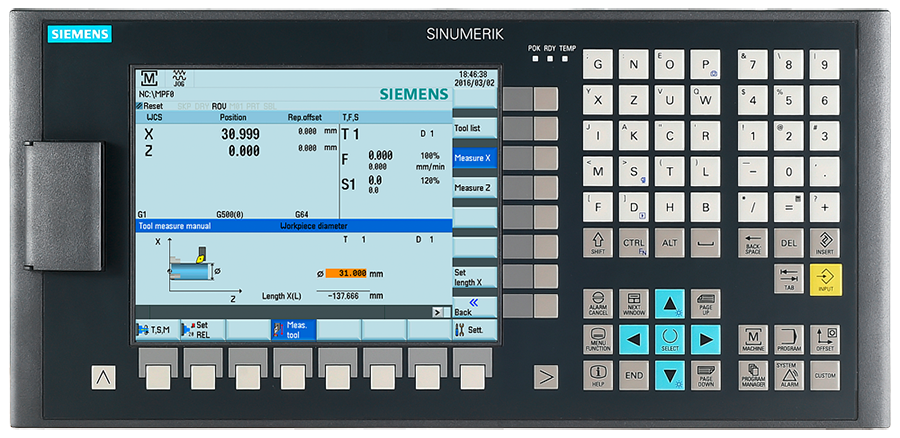

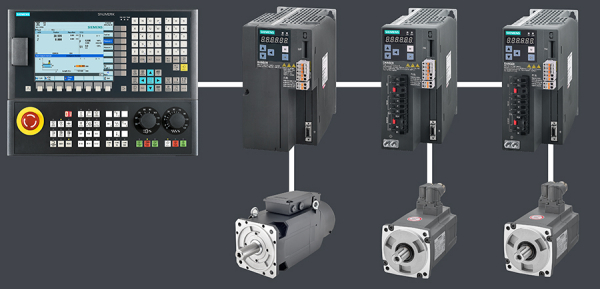

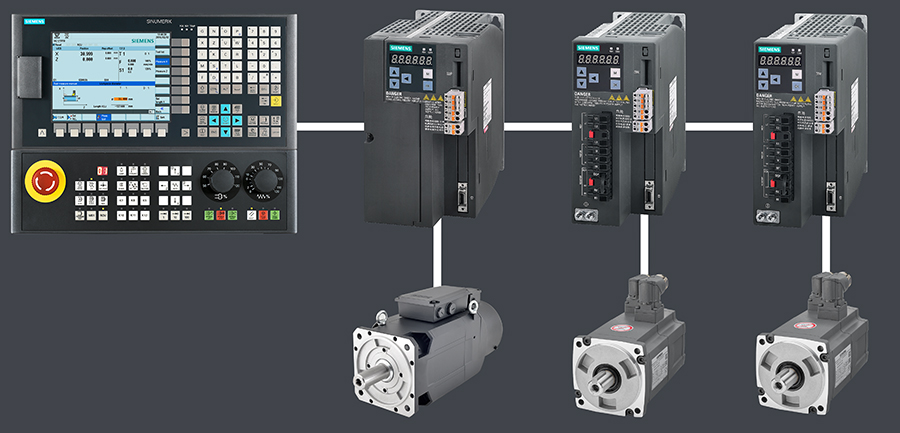

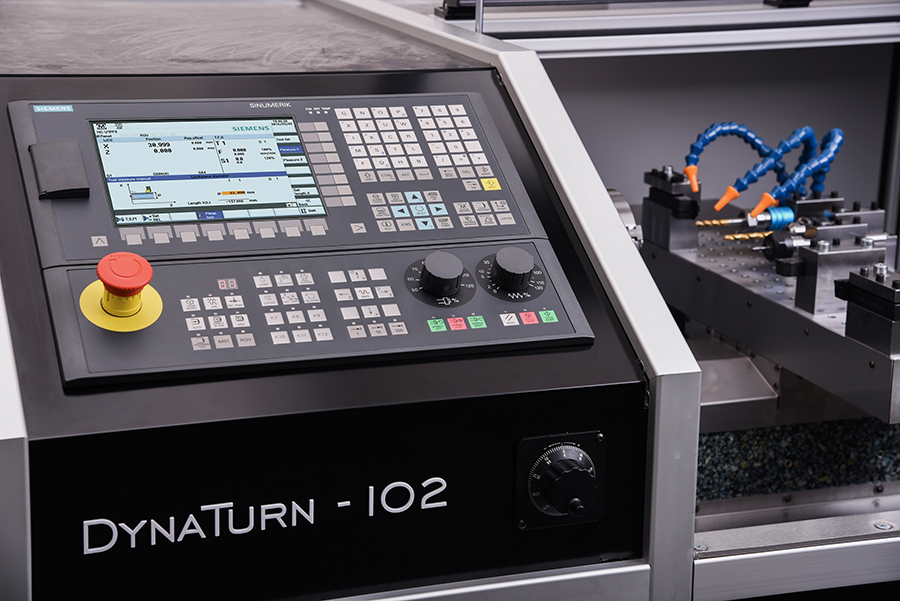

Maskinen är utrustad med det världsberömda styrsystemet SIEMENS SINUMERIK 808 D ADVANCED, digitala SIMOTICS-motorer med en absolut sensor och SINAMICS V70 servodrifter. Ett vänligt användargränssnitt med en verkstadscykelprogrammeringsmodul gör att du snabbt kan skapa enkla och mer komplexa program för både enstycks- och storskalig produktion.

Teknisk data	Enhet	Värde
Vänd diameter över sängen	[mm]	250
Vänd diameter över sliden	[mm]	102
X-axelns rörelseområde	[mm]	320
Z-axelns rörelseområde	[mm]	290
Rotationshastighet	[rpm/min]	5000
Spindelspets	[-]	50h7
X/Z accelererad matning	[m/min]	0-15000
Huvudspindelmotor	[kW]	3,7
Yttermått L x B x H	[mm]	1500 x 1150 x 1300
Nettovikt	[kg]	500
