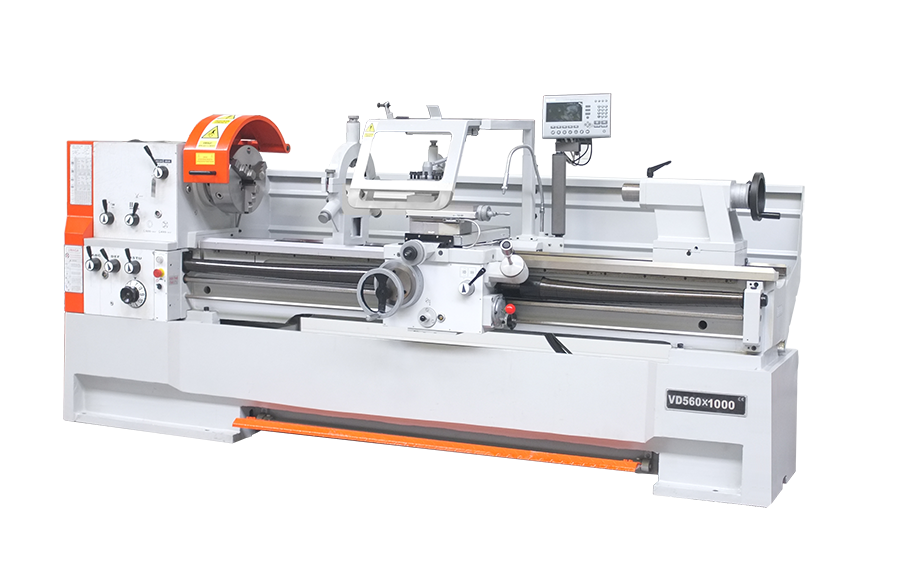

EUROMETVD560X1000 universalsvarv är designad för att fungera i produktionsanläggningar, verktygsbutiker och underhållsavdelningar. De utmärkande egenskaperna hos konstruktionen är: bas av ett element av gjutjärn, härdade sängstyrningar, värmebehandlad spindelspets.
Teknisk data | Enhet | Värde |
---|---|---|
Vänddiameter över sängen | [mm] | 560 |
Vänddiameter över tvärsliden | [mm] | 305 |
Vänddiameter i bron | [mm] | 75 |
Svänglängd | [mm] | 1500 |
Sängbredd | [mm] | 350 |
Spindelflygning | [mm] | 80 |
Svänglängd i bron | [mm] | 170 |
Övre släde | [mm] | 130 |
Spindelspets | [-] | D1-8 |
Spindelsits | [-] | Morse 7 |
Spindelhastighetsintervall | [rpm/min] | 25 - 1600 |
Maximala verktygsmått | [mm] | 25x25 |
Längsgående matningsområde | [mm/rpm] | 0,059 - 1,646 |
Tvärgående resa | [mm] | 326 |
Cross travel range | [mm/rpm] | 0,02 - 0,573 |
Metrisk tråd | [mm] | 0,2 - 14 |
Tumtråd | [-] | 2-112 T.P.I. |
Modulär tråd | [-] | 0,1-7 M.P. |
Gänga D.P. | [-] | 4-112 D.P. |
Bakstyckshylsans diameter | [mm] | 75 |
Förläng stjärtspjället | [mm] | 180 |
Tailstock ärmspets | [-] | No.5 Morse |
Motoreffekt | [kW] | 7,5 |
Kylvätskepumpeffekt | [kW] | 0,1 |
Mått | [mm] | 2390x1150x1430 |
Vikt | [kg] | 2335 |
