Automatisk ytslip KGS 1224 AHS

Slipmaskiner för ytor

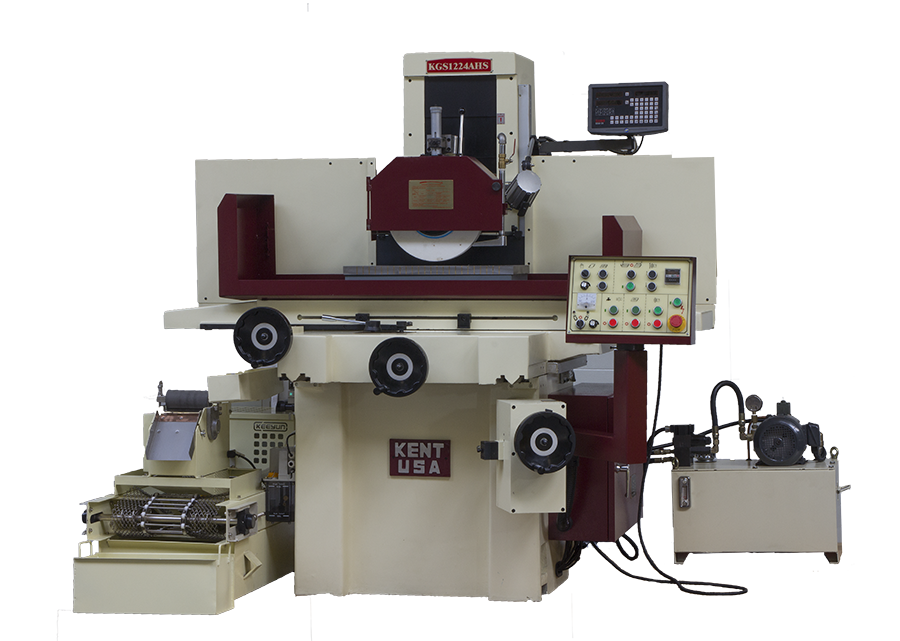

Automatisk ytslip KGS 1224 AHS

~~125 850,90 zł~~ 104 672,00 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

Den automatiska ytslipen KGS 1224 AHS tillverkas av det välkända företaget KAITE. Slipmaskiner används i alla industrianläggningar, de är designade för kontinuerlig drift. De kännetecknas av en modern och stabil struktur. Huvudkropparna är gjorda av exakta gjutgods.

Kvantitet

Den automatiska ytslipmaskinen KGS 1224 AHS är tillverkad av företaget KAITE, känt på marknaden i flera år. Drivning för Y/Z-axeln Siemens servomotor styrd av Siemens PLC, korsmatningsstigning 0,01 mm, automatisk matningsstigning (Z - ner) 0,002, för Y-axeln en kinesisk kulskruv, och för Z-axeln - en trapetsskruv. Den kännetecknas av en modern och stabil konstruktion. Huvudkropparna är gjorda som exakta järngjutgods. Tack vare detta är strukturen tillräckligt tung och styv och dämpar vibrationer. Kvarnen har en mycket rik standardutrustning. Bordets längsgående rörelse utförs hydrauliskt med mjuk hastighetsreglering.

Spindeln är baserad på vinkelkontaktlager. Spänningen i lagren säkerställer en glappfri drift av spindeln, tack vare vilken slipnoggrannhet på upp till 2 mikron kan erhållas.

Hydraulsystemet baserat på specialdesignade ventiler säkerställer en skonsam ändring av bordsrörelsens riktning, utan betydande överbelastningar och ryck.

Små arbetsstycken kan hållas mindre väl av ett elektromagnetiskt bord med standarddelning. För att säkerställa korrekt hållning av små arbetsstycken bör ett elektromagnetiskt bord med mindre stigning (tillval) användas.

Standard utrustning:

Slipskiva
Bakre skydd
Elektromagnetiskt bord
Automatisk matning för 2 axlar
Kulskruv för Y-axel, trapetsformad för Z
Microfeed
Statisk hjulbalanserare
CE-försäkran om överensstämmelse
Användarmanual på engelska

Extrautrustning (extra avgift):

Upprätthålla bordets drift vid strömavbrott - UPS
Anordning för parallell dressing av slipskivan
Anordning för vinkelslipning av slipskivan
Grundläggande magnetisk separator
Magnetisk separator med kylvätskepump och pappersfilter
Digital avläsning för 2 axlar

Teknisk data	Enhet	Värde
Bordets bredd	[mm]	300
Bordslängd	[mm]	600
Längsgående matning	[mm]	660
Korsmatning	[mm]	370
Avstånd från bordsytan till spindelaxeln	[mm]	540
Maximal bordsbelastning	[kg]	420
T-spår för bordsklämning	[mm]	1 x 14
Bordshastighet	[m/min]	5 - 25
Tvärgående rörelse per 1 division av nockskala	[mm]	0,02
Tvärgående rörelse per hjulvarv	[mm]	5
Tvärgående automatisk matning per skär (SD1)	[mm]	0,5
Tvärgående automatisk matning per skär (SD2)	[mm]	0,001
Accelererad korsmatning	[mm/min]	790
Slipskiva storlek	[mm]	355 x 40 x 127
Spindelrotation	[rpm/min]	0 - 1450
Matning per varv av MGP-hjulet	[-]	x1, x10, x100
Minimal automatisk vertikal matning	[mm]	0,005/0,1/0,015/0,02/0,025/ 0,03/0,04/0,05
Huvudmotoreffekt	[kW]	4
Hydraulisk pumpmotoreffekt	[kW]	2,2
Kylmedelspumpens motoreffekt	[W]	90
Korsmatningsmotoreffekt	[W]	90
Golvarea upptagen	[mm]	2600 x 2500
Vikt	[kg]	1910
