Automatisk ytslipmaskin KENT USA KGS 1020 SD2

Slipmaskiner för ytor

Automatisk ytslipmaskin KENT USA KGS 1020 SD2

~~134 868,30 zł~~ 93 169,00 zł netto

Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

Automatisk ytslipmaskin KENT USA KGS 1020 SD2 utrustad med två servomotorer som stödjer den vertikala matningen av huvudstocken och den tvärgående matningen av arbetsbordet. Tack vare användningen av automatisk tvärmatning med möjlighet till en exakt matning i storleksordningen 0,001 mm / pass, är det möjligt att exakt slipa de vertikala kanterna på arbetsstycket, spåren eller spåren.

Kvantitet

Den automatiska ytslipmaskinen KENT USA KGS 1020 SD2 använder en PLC-styrenhet och är en maskin med möjlighet att programmera en hel cykel av slipning av en detalj. Utökade versioner av KGS AHD-slipmaskiner, utrustade med en touchkontrollpanel, finns i två grundversioner:

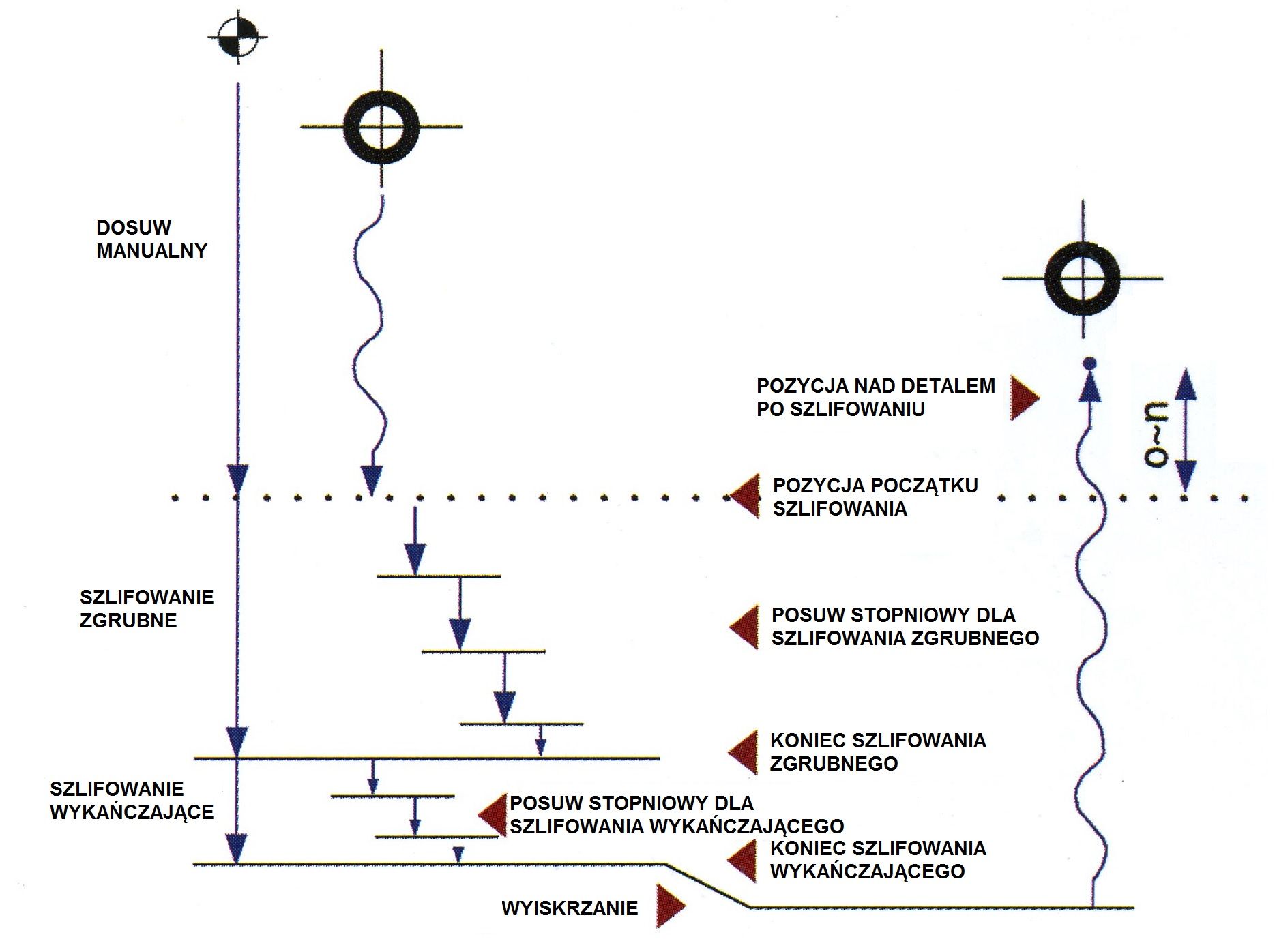

KGS SD1 - Slipmaskin utrustad med en PLC-kontroller och en servomotor som ansvarar för att styra den vertikala rörelsen av huvudstocken. Automatisk vertikal matning på 0,001-0,1 mm/passering möjliggör grovslipning, finbearbetning och gnistbearbetning i en arbetscykel.

KGS SD2 - Slipmaskin utrustad med två servomotorer som stödjer den vertikala matningen av huvudstocken och den tvärgående matningen av arbetsbordet. Tack vare användningen av automatisk tvärmatning med möjlighet till en exakt matning i storleksordningen 0,001 mm / pass, är det möjligt att exakt slipa de vertikala kanterna på arbetsstycket, spåren eller spåren.

Varje KGS-slipmaskin, utrustad med en hydraulisk drivning för längsgående förskjutning av arbetsbordet, kan finnas i versionerna SD1 eller SD2.

Detaljer av små dimensioner kan hållas mindre väl av ett elektromagnetiskt bord med en standardskala. För att säkerställa korrekt hållning av små detaljer bör ett elektromagnetiskt bord med mindre stigning (tillval) användas.

Det elektromagnetiska bordets klämkraft är min. 100N/cm2. Legerade och höglegerade stål, på grund av den lägre järnhalten, kan hållas mindre väl på det elektromagnetiska bordet. Man bör komma ihåg att material som koppar, nickel, brons och deras legeringar är diamagneter.

Standard utrustning:

Slipskiva
Bakre skydd
Magnetbord
PLC-styrenhet med Siemens pekpanel
Vertikal och korsmatad servomotor
Statisk hjulbalanserare
CE-försäkran om överensstämmelse
Användarmanual på engelska

Extrautrustning (extra avgift):

Upprätthålla bordets drift vid strömavbrott - UPS
Anordning för parallell dressing av slipskivan
Anordning för vinkelslipning av slipskivan
Grundläggande magnetisk separator
Magnetisk separator med kylvätskepump och pappersfilter

Teknisk data	Enhet	Värde
Bordets bredd	[mm]	255
Bordslängd	[mm]	510
Längsgående matning	[mm]	575
Korsmatning	[mm]	280
Avstånd från bordsytan till spindelaxeln	[mm]	535
Maximal bordsbelastning	[kg]	300
T-spår för bordsklämning	[mm]	1 x 14
Bordshastighet	[m/min]	5 - 25
Tvärgående rörelse per 1 division av nockskala	[mm]	0,02
Tvärgående rörelse per hjulvarv	[mm]	5
Tvärgående automatisk matning per skär (SD1)	[mm]	0,5 – 12
Tvärgående automatisk matning per skär (SD2)	[mm]	0,001/0,01/0,1
Accelererad korsmatning	[mm/min]	790
Slipskiva storlek	[mm]	200 x 25 x 32
Spindelrotation	[rpm/min]	0 - 2850
Matning per varv av MGP-hjulet	[-]	x1, x10, x100
Minimal automatisk vertikal matning	[mm]	0,001
Huvudmotoreffekt	[kW]	2,2
Hydraulisk pumpmotoreffekt	[kW]	1,5
Kylmedelspumpens motoreffekt	[W]	90
Korsmatningsmotoreffekt	[W]	60
Golvarea upptagen	[mm]	1900 x 2300
Vikt	[kg]	1680
