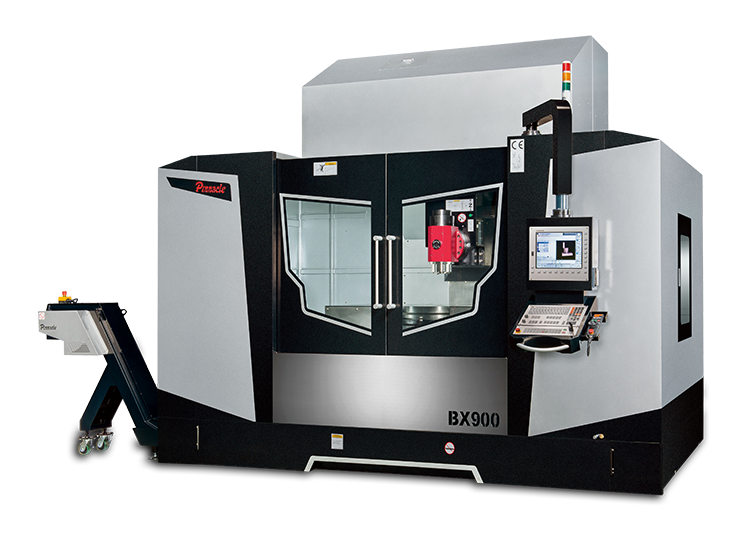

5-osiowe centrum obróbcze PINNACLE BX900 (z głowicą obrotową + stół obrotowy)

Pris individuellt
Ingen bedømmelse
Lägg till i favoriter

12 månaders garanti

Kontakta en näringsidkare:
Edyta Skrzypek
E-mail: edyta.skrzypek@eurometal.com.pl
Telefon: 609504408

5-osiowe centrum obróbcze PINNACLE BX900 (z głowicą obrotową + stół obrotowy) oferuje najnowszą i najbardziej precyzyjną technologię 5-osiową na rynku. Uprości konfigurację i produkcję złożonych i wielostronnych elementów z zachowaniem precyzji i dokładności oraz zaoszczędzi czasu. Zoptymalizowane koncepcje 5-osiowe spełniają wszystkie wymagania i dominują we wszystkich branżach na całym świecie.

5-OSIOWE CENTRUM OBRÓBCZE PINNACLE BX900 (z głowicą obrotową + stół obrotowy)
Maszyny serii BX firmy Pinnacle oferują najnowszą i najbardziej precyzyjną technologię 5-osiową na rynku. Uprości konfigurację i produkcję złożonych i wielostronnych elementów z zachowaniem precyzji i dokładności oraz oszczędności czasu. Zoptymalizowane koncepcje 5-osiowe spełniają wszystkie wymagania i dominują we wszystkich branżach na całym świecie. Zaprojektowana przez Tajwańczyków seria BX, charakteryzuje się strukturą o wysokiej sztywności, zapewniającą najszerszy zakres roboczy. Wysokiej jakości żeliwo Meehanite, hartowane w celu odprężenia i twardości powyżej HB190, zapewnia działanie bez deformacji przez wiele lat.
funkcje:
  • Szybkie i dokładne ruchy przewodnie
  • Wysokiej jakości powierzchnia po obróbce
  • Najkrótszy czas obróbki, dla maszyn tego typu.
OBROTOWA GŁOWICA FREZARSKA OSi B
WYJĄTKOWA KONSTRUKCJA OSI B
Mechanizm przekładni osi B w modelu BX700DD został unowocześniony z podwójnego koła ślimakowego / wału do napędu bezpośredniego. Oprócz płynnego i mocnego momentu obrotowego, bezpośredni układ napędowy charakteryzuje się wyższą prędkością obrotową, wysoką reakcją serwa, zerowym luzem i wyjątkową dynamiczną dokładnością dla optymalnego wykończenia powierzchni obrabianego przedmiotu. Zewnętrzny system chłodzenia skutecznie minimalizuje strukturalne odkształcenia termiczne i odchylenie dokładności, ponadto utrzymywany jest wyjściowy moment obrotowy, ponieważ temperatura jest stale utrzymywana na niskim i stabilnym poziomie.
Tylny koniec wału osi B jest wyposażony w koder pozycji kątowej w celu zwiększenia dokładności pozycjonowania osi B. Zastosowanie silnika z napędem bezpośrednim w osi B i C zwiększa ogólną dokładność oraz wydajność obróbki maszyny.
Pinnacle BX to najbardziej opłacalna inwestycja produkcyjna obejmująca 5-osiowe jednocześnie sterowane centra obróbkowe. Przynosi pozytywne i natychmiastowe wyniki, poprawiając dokładność obróbki i skracając czas skrawania.
BX700 / BX500 to wysoka prędkość, wysoka dokładność z 5-osiowym centrum obróbczym HEIDENHAIN TNC640 sterowanym jednocześnie. Wyposażony we wbudowane wrzeciono 15000 obr./min, głowicę obrotową w osi B ± 120 ° oraz stół obrotowy w osi C Ø630 mm (wbudowana oś C DD), aby zoptymalizować przestrzeń obróbkową i umożliwić wykańczanie złożonych detali w jednym ustawieniu i skrócić cykl czas.
SYSTEM RÓWNOWAŻENIA PNEUMATYCZNEGO
Oś Z jest pneumatycznie wyważana za pomocą siłowników pneumatycznych o wysokiej odpowiedzi. Zainstalowany dodatkowy zbiornik powietrza, aby zwiększyć wydajność wyważania, zapewniając szybki i stabilny ruch w osi Z, zapewniając wysoką jakość powierzchni.
UKŁAD CHŁODZENIA WRZECIONA
Chłodnica oleju wrzeciona umożliwia utrzymanie stałej temperatury wrzeciona i zapewnia długą żywotność. Zapewnia również wysoką wydajność obróbki i wysoką dokładność.
PROWADNICA LINIOWA ROLKOWA
Osie X / Y / Z posiadają prowadnice rolkowe w celu uzyskania optymalnej sztywności i prędkości. 6 rolek na osiach X / Z minimalizuje efekt tłumienia.
SZTYWNA PODSTAWA I SIODŁO MASZYNY
Silniki napędowe sprzężone bezpośrednio ze wstępnie naprężonymi i powiększonymi śrubami kulkowymi, aby zapewnić jakość cięcia.
WKRĘT Z KULKĄ PUSTĄ Z SYSTEMEM CHŁODZENIA
Chłodzenie oleju przez śruby kulowe na osi X, Y, Z minimalizuje odkształcenia termiczne i luz, zapewniając jednocześnie płynny ruch podczas szybkiego posuwu.
SYSTEM STEROWNIKA CNC
Seria BX to szybkie i precyzyjne centrum obróbkowe HEIDENHAIN TNC640 5-osiowe, jednocześnie sterowane. Standardowo z wbudowanym wrzecionem 15000 obr./min.
FUNKCJA SAMOLOTU
Funkcja PLANE ułatwia zdefiniowanie nachylonej płaszczyzny roboczej, dzięki czemu wszystko odbywa się szybciej.
ODCHYLANIE PŁASZCZU ROBOCZEGO
Możliwość pochylenia płaszczyzny roboczej. Z cyklem 19 z głowicami obrotowymi lub stołami uchylnymi. Operację programuje się normalnie na płaszczyźnie obróbki, np. w osi  X / Y. Maszyna uruchamia program w płaszczyźnie, która została przechylona przez jedną lub więcej osi obrotowych w stosunku do płaszczyzny głównej.
DCM (DYNAMICZNE MONITOROWANIE KOLIZJI)
DCM umożliwia sprawdzenie kolizji w trybie uruchomienia próbnego przed rzeczywistą obróbką części. Aby uniknąć przestojów maszyn. Symulacja powala zachować procesy bezpieczeństwa.
FUNKCJA TCPM (ZARZĄDZANIE PUNKTEM CENTRUM NARZĘDZI)
W operacjach pięcioosiowych funkcja TCPM niezawodnie przesuwa narzędzie po konturze i zapewnia, że ​​powierzchnia robocza nie zostanie uszkodzona. Zachowaj położenie końcówki narzędzia podczas pozycjonowania z pochylonymi osiami.
Za pomocą funkcji TCPM, iTNC 530 automatycznie koryguje tor narzędzia pod kątem geometrii maszyny i długości narzędzia, jak również kompensuje promień narzędzia w trzech wymiarach.
SYSTEM PŁUKANIA WIÓRÓW
System płukania wiórów służy do usuwania wiórów wewnątrz obudowy, co zapobiega gromadzeniu się wiórów i ewentualnemu uszkodzeniu prowadnic liniowych i śrub kulowych.
CHŁODZENIE PRZEZ WRZECIONO (OPCJA)
Pompa wysokociśnieniowa 20 bar i zbiornik pomocniczy zapewniają systemowi CTS najwyższą wydajność usuwania wiórów.
PRZENOŚNIK WIÓRÓW (OPCJA)
Przenośnik wiórów typu zawiasowego lub zgarniakowego z przodu maszyny (z możliwością głowicy w lewo lub w prawo) usuwa wióry z maszyny.
KINEMATICE OPT. (OPCJA)
Kinematice Opt. jest ważnym komponentem, który pomaga spełnić te wysokie wymagania: po włożeniu sondy pomiarowej HEIDENHAIN trójwymiarowy cykl sondy pomiarowej mierzy w pełni automatycznie osie obrotowe maszyny. Wyniki pomiarów są takie same niezależnie od tego, czy oś jest stołem obrotowym, stołem uchylnym czy też głowicą obrotową.
OBROTOWA GŁOWICA FREZARSKA OŚ B
DIAGNOSTYKA DRĄŻKA PIŁKOWEGO

Standardowe wyposażenie:
  • Przedmuch powietrza przez wrzeciono
  • Układ chłodzenia
  • Pełna osłona przeciwbryzgowa
  • Automatyczny system smarowania
  • Lampa robocza
  • Kontrolka stanu pracy
  • Sztywne gwintowanie
  • System równoważenia pneumatycznego osi Z.
  • Wiatrówka / pistolet na wodę
  • Pokrętło MPG
  • Chłodnica oleju wrzeciona
  • Enkoder obrotowy osi B.
  • Enkoder obrotowy osi C.
  • Drążone śruby kulowe z układem chłodzenia
  • Interfejs RS-232

Teknisk data Enhet Värde
Bordsyta (längd) [mm] 1700
Bordsyta (bredd) [mm] 850
X-axelns rörelse [mm] 1500
Y-axelrörelse [mm] 900
Z-axelns rörelse [mm] 1000
Bordsbelastning [kg] 1200
Diametern på hålet i arbetsbordet [mm] 70
T-spår (B x Pitch mm x °) [-] 18x150x5
Spindel avsmalnande [-] BT40
Spindelhastighet [rpm/min] 0 - 15000
Elektrisk spindeleffekt (kontinuerlig / 30 min KW) [-] 15 / 19.4
Avstånd från spindelaxeln till pelarytan [mm] 950
Lutningen av elektrospindelhuvudet [°] ± 120
Huvudets rotationshastighet [rpm/min] 16.6
Snabbmatning (X/Y/Z) [m/min] 20/20/16
Arbetsflöde (X/Y/Z) [mm/min] 10000
Verktygsmagasin typ [-] bębnowy
Verktygsmagasinskapacitet [st] 30(60)
Verktygets diameter [mm] 75
Verktygets längd [mm] 250
Verktygets vikt [kg] 8
Elektrisk koppling [kVA] 40
Kylvätsketankens kapacitet [l] 300
Roterande bordstyp [-] wbudowany w stół główny
Roterande bordsdiameter [mm] 800
Diametern på hålet i skivspelaren [mm] 60
Rotationshastighet för skivspelaren [rpm/min] 50
Ladda på skivspelaren [kg] 1200
Avstånd mellan spindeln och bordet (huvudet vertikalt) [mm] 115 - 1115
Avstånd mellan spindeln och bordet (huvud horisontellt) [mm] 255 - 1355
X / Y / Z-axelns positioneringsnoggrannhet [mm] 0.005
X / Y / Z-axelns ompositioneringsnoggrannhet [mm] 0.003
Tryckluftstryck [MPa] 6
Mått (LxBxH) [mm] 3450x4450x4340
Vikt [kg] 15000
